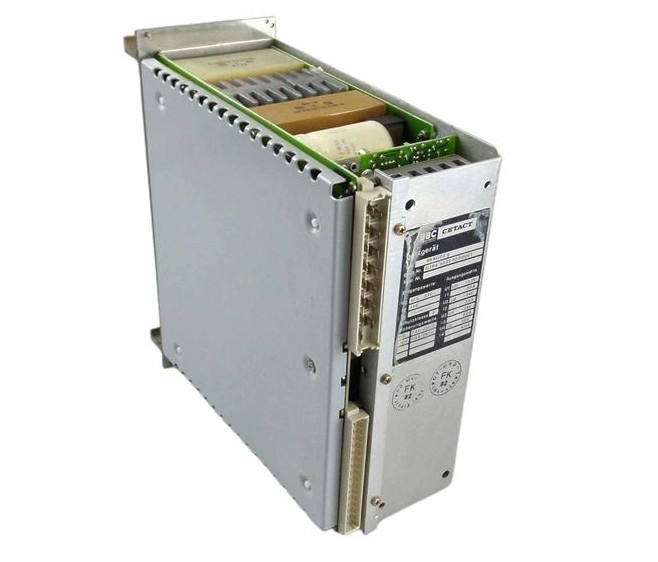

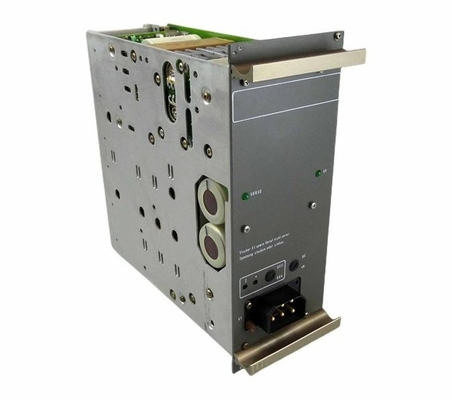

ABB 89NG03 GJR4503500R0001 Stroomvoorzieningsmodule voor het genereren van stationsbusspanningen

ABB 89NG03 GJR4503500R0001 Stroomvoorzieningsmodule voor het genereren van stationsbusspanningen

Productgegevens:

Beschrijving:

De stroomvoorzieningsmodule 89NG03 wordt gebruikt voor het schakelen en genereren van de spanningen die vereist zijn in een substraat van een stationsbus van een PROCONTROL multifunctionele verwerkingsstation.Aangezien elke module een eigen spanningsbron heeft, worden de stroomvoorzieningen in totaal 4 keer gebruikt voor het multifunctionele verwerkingsstation.De positieve spanning USE die via de connector X1 wordt geleverd, wordt door de voedingsmodule als processpanning US via een schakelstadium naar de achtergrond van de stationsbus geschakeldDeze spanning wordt in de module gesmolten. De zekering bevindt zich aan de voorkant van de module.

De spanningen UB en UD worden gereguleerd als functie van UD. De spanning UB is variabel, d.w.z. de uitgangsspanning wordt binnen de toegestane grenzen gewijzigd afhankelijk van UD en de aangesloten belasting.De module heeft een interne en externe kraan voor de werkelijke spanningswaardeAls de sensorleiding open is, wordt de spanning UD, ongeacht de aangesloten belasting, naar een vaste waarde op de module-uitgangsterminals geleid.de uitgangsspanning op het aansluitpunt van de sensorlijn wordt op een constante waarde geregeldMet PROCONTROL wordt de sensorlijn in het midden van de achtergrond van de bus aangesloten. Op deze manier wordt de spanning in de voedingsleiding verlaagd door veranderingen in de belastingstroom (bijv.door het aansluiten van een extra module) worden gestabiliseerd.

De voedingsmodule wordt gevoed via een stekker op het frontpaneel.De processpanning US = +24 VDC wordt ingeschakeld afhankelijk van de interne spanning UD.De processpanning UV=-24VDC,de referentieleider Z,de aankondiging en flitsende spanning zijn alleen verbonden via de moduleDe spanningen UB+ = +24 VDC en UD+ = +5 VDC (met referentieleider ZD) aan de buszijde en die door de modules worden vereist, worden gegenereerd via gelijkstroom/ gelijkstroomomvormers en zijn geïsoleerd.

De module mag niet worden aangesloten of verwijderd wanneer deze actief is, om vernietiging te voorkomen.In geval van verstoringDe uitgangen US en UB worden gecontroleerd op onderspanning en de uitgang UD op overspanning en onderspanning.Als de bewakingsfaciliteit reageertUS en UB worden getapt van de module uitgangsspanning, terwijl UD wordt getapt van de sensor lijn F.

Naast de monitoring van spanningen met een louter aankondigingsfunctie heeft de module ook een overspannings- en onderspanningsmonitoring met uitschakelfunctie.

Datasheetlink:

ABB 89NG03 GJR4503500R0001.pdf
