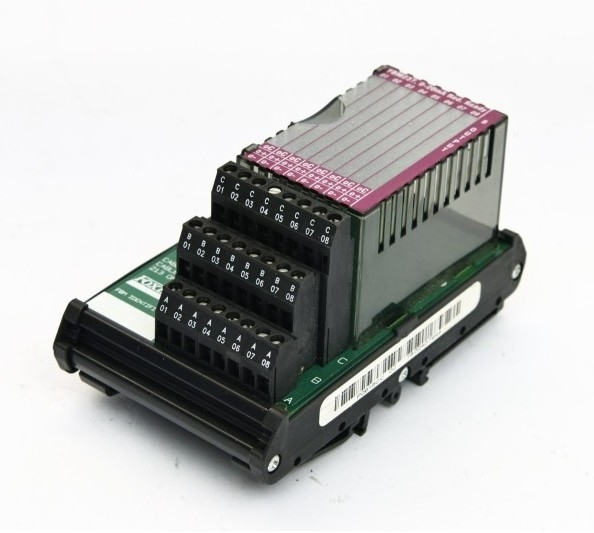

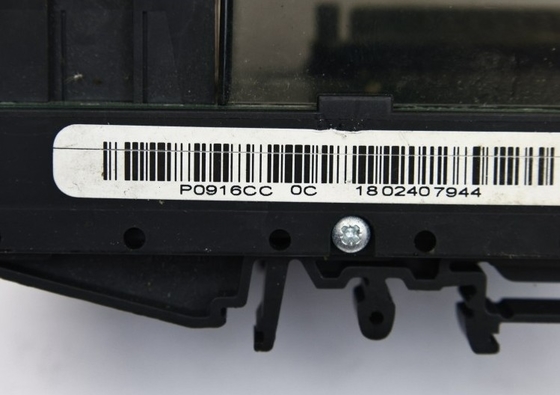

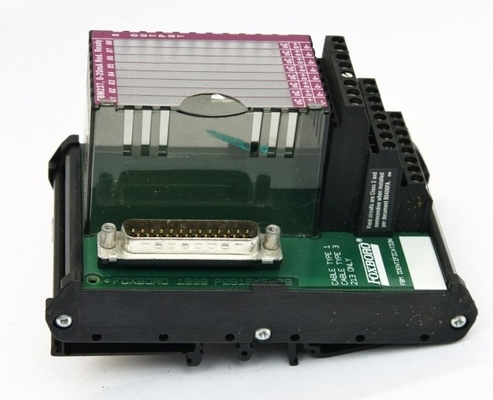

Foxboro P0916CC FBM237 0-20 mA signalen zijn elektrisch compatibel met HART veldapparaten en redundante module

Foxboro P0916CC FBM237 0-20 mA-signalen zijn elektrisch compatibel met HART-veldapparaten en redundante module

Productgegevens:

Aanvullende informatie:

Beschrijving:

De FBM237, 0 tot en met 20 mA Output Module bevat acht kanalen. De uitgangen zijn galvanisch geïsoleerd van andere kanalen en grond.of als een overbodig paar (twee FBM237).

Een redundant analoge uitvoerfunctie blok, AOUTR, wordt gebruikt voor elk redundant paar van uitgangen.

Bij elke uitvoeringscyclus worden identieke uitslagschriften naar beide modules gestuurd, waardoor de veldbus en de logische circuits van elke module volledig worden gebruikt.zijn uitgang wordt aangedreven tot 0 mA en het overeenkomstige kanaal in de goede module blijft automatisch de juiste stroom leveren.

De FBM237 heeft een modulair ontwerp, met een robuuste geëxtrudeerde aluminiumbuitenkant voor fysieke bescherming van de schakelingen.Behuizingen die speciaal zijn ontworpen voor de montage van de FBM's bieden verschillende niveaus van milieubescherming, tot en met ruwe omgevingen (klasse G3), volgens ISA-norm S71.04.

Voor systeemconfiguratortoepassingen en voor andere systemen die worden gemonitord via SMON, System Manager en SMDH lijken redundante FBM237-modules afzonderlijke, niet-redundante modules.De functionele redundantie voor deze modules wordt door hun bijbehorende besturingsblokken verschaft..

De met de FBM237 gebruikte TAs worden beschreven in “TERMINATION ASSEMBLES AND CABLES”.
