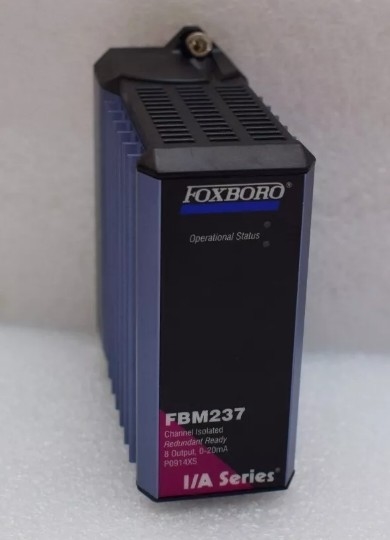

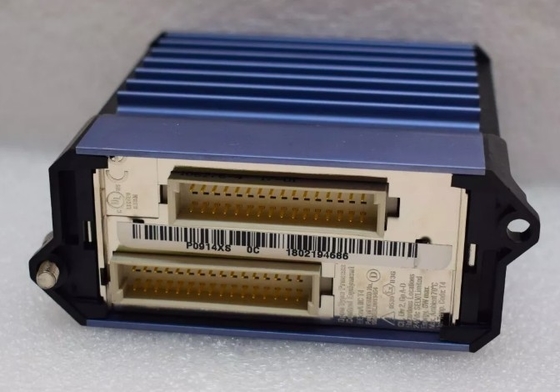

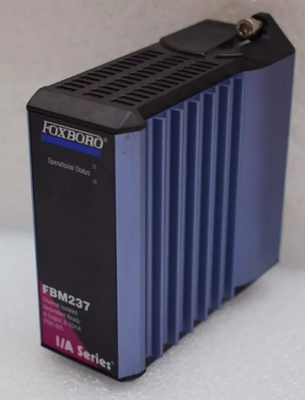

Foxboro FBM237 P0914XS Acht analoge uitgangskanalen 0-20 mA Signalen zijn elektrisch compatibel met HART-veldapparaten

Foxboro FBM237 P0914XS Acht analoge uitgangskanalen0-20 mA-signalen zijn elektrisch compatibel met HART-veldapparaten

Productgegevens:

Aanvullende informatie:

Beschrijving:

De FBM237 heeft een modulair ontwerp, met een robuuste geëxtrudeerde aluminiumbuitenkant voor fysieke bescherming van de schakelingen.Behuizingen die speciaal zijn ontworpen voor de montage van de FBM's bieden verschillende niveaus van milieubescherming, tot en met ruwe omgevingen (klasse G3), volgens ISA-norm S71.04.

De FBM237, 0 tot en met 20 mA Output Module bevat acht kanalen. De uitgangen zijn galvanisch geïsoleerd van andere kanalen en grond.of als een overbodig paar (twee FBM237). Wanneer ze als redundant paar worden gebruikt, worden velduitgangssignalen aangesloten op één gemeenschappelijke eindassemblage. Elke module in het paar houdt de uitgang onafhankelijk vast bij de opgegeven uitgangswaarde.

De module wordt gemonteerd op de standaard modulaire basisplaat, die maximaal acht Fieldbus-modules kan bevatten.en bevat signaalconnectoren voor redundante FieldbusOverbodige, onafhankelijke stroomvoorziening, en eindkabels.

De overbodige modules moeten in aangrenzende even/vreemde posities op de basisplaat worden geplaatst (posities 1 en 2, 3 en 4, 5 en 6, of 7 en 8).een redundante adaptermodule wordt geplaatst op de twee aangrenzende aansluitingen van de eindkabel van de basisplaat om een enkele eindkabelverbinding te biedenEen enkele eindkabel verbindt de redundante adapter met de bijbehorende TA.

De FBM237 wordt gemonteerd op een modulaire basisplaat. De basisplaat kan worden gemonteerd op een DIN-rail (horizontaal of verticaal) of horizontaal op een 19-inch rek met behulp van een montage kit.De overbodige modules moeten op de basisplaat in oneven en even aangrenzende posities worden geplaatst (posities 1 en 2)., 3 en 4, 5 en 6, of 7 en 8) samen met de passende redundantieadapter.

Datasheet Link:
