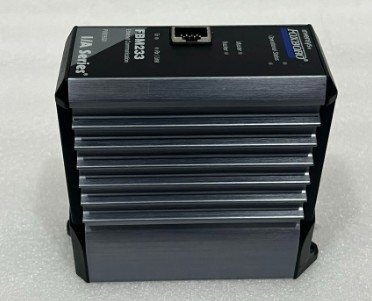

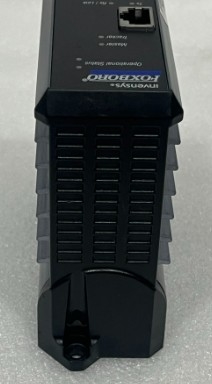

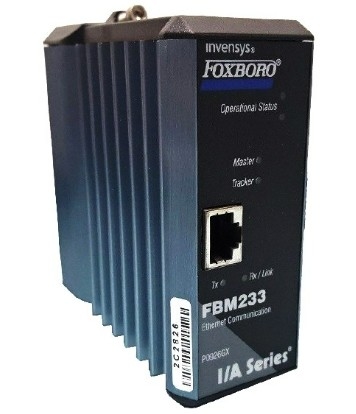

Foxboro FBM233 P0926GX Field Device System Integrator Module Dual-ported Field I/O Devices And The I/A Series System

Foxboro.FBM233 P0926GX In het geval van een I/O-systeem met twee poorten en het I/O-systeem van de serie

Productgegevens:

Aanvullende informatie:

De FBM233 biedt ondersteuning voor besturingsblokken voor de volgende standaard I/A Series® system Distributed Control Interface (DCI) bloktypen:

Beschrijving:

Elke FBM233-module heeft een enkele koperen Ethernet-verbinding van 10/100 Mbps en een enkele RJ-45-connector aan de voorzijde van de module voor verbinding met Ethernet-apparaten met twee poorten.De FBM233 is aangesloten op Ethernet-switches of -hubs om te communiceren met één extern apparaat of maximaal 64 externe apparaten.

De gegevenscommunicatie tussen de FBM233 en de veldapparatuur vindt plaats via de RJ-45 connector aan de voorzijde van de FBM233-module.of via Ethernet-switches naar de veldapparaten (zie “ETHERNET HUBS AND SWITCHES” op bladzijde 7)De FBM233 is verbonden met Ethernet-switches of -hubs om te communiceren met één of maximaal 64 externe apparaten.

De FBM233 verzamelt de vereiste gegevens van de apparaten, voert de nodige omrekeningen uit,en slaat vervolgens de omgezette gegevens op in zijn databank voor opname in de installatiebeheersfuncties van de I/A-serie en de operatorenschermenDe gegevens van het I/A-systeem kunnen ook op de afzonderlijke apparaten worden geschreven.

De FBM233 heeft een compact ontwerp, met een robuuste geëxtrudeerde aluminium buitenkant voor fysieke en elektrische bescherming van de circuits.het milieu op verschillende niveaus beschermen, tot klasse G3 harde omgevingen volgens ISA-norm S71.04.

De Fieldbus Communication Module (FCM100Et of FCM100E) of de Field Control Processor (FCP270) maakt verbinding met de redundante 2 Mbps Fieldbus-module die door de FBM's wordt gebruikt.De FBM233 accepteert communicatie van beide paden van de 2 Mbps-module Fieldbus - mocht een pad falen of worden overgeschakeld op systeemniveau, de module blijft communiceren over het actieve pad.
