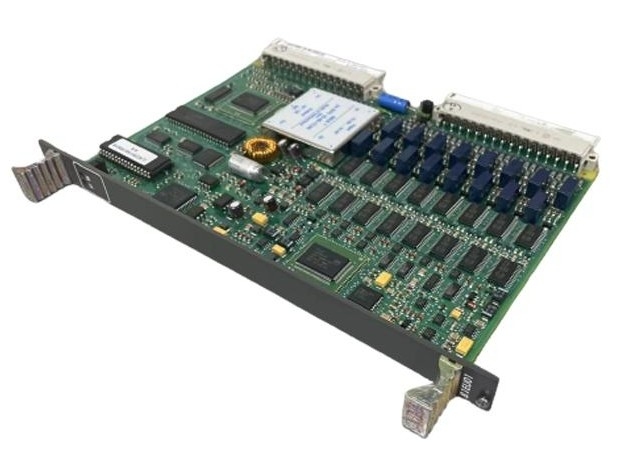

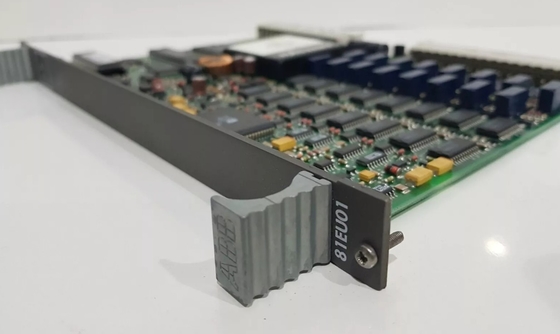

ABB 81EU01 GJR2391500R1210 Procontrol P14 Universal Input Module

ABB 81EU01 GJR2391500R1210 Procontrol P14 Universal Input Module

Productgegevens:

Aanvullende informatie:

Beschrijving:

De 81EU01 GJR2391500R1210 is een ingangsapparaat van ABB, bekend als de 81EU01. Het is ontworpen om zowel binaire als analoge signalen te verwerken.Figuur 1 toont de diagnostische berichten en het aankondigings- en monitoringconceptAlle berichten worden aangekondigd via de SST-lijn of de ST-lamp aan de voorzijde van de module.Dit wordt geïnterpreteerd als een moduleverstoorning door de redundantiecontrolemodule 88TR01 en aangegeven door de SG-lamp op het voorpaneel van de moduleDeze ABB-invoermodule is ontworpen voor naadloze integratie in industriële besturingssystemen en biedt precieze gegevensopname- en verwerkingsmogelijkheden.het waarborgen van betrouwbare prestaties in verschillende productieomgevingen.

De ABB 81EU01 GJR2391500R1210 Universal Input Module maakt deel uit van het ABB Procontrol P14-systeem.het bieden van veelzijdige functionaliteit binnen industriële besturingssystemenDe 81EU01 Universal Input Module kan zowel binaire (digitale) als analoge zenders ontvangen, waardoor deze een veelzijdige module is voor verschillende soorten signalen.Het wordt doorgaans gebruikt in procesbesturingssystemen om te communiceren met een verscheidenheid aan sensoren en instrumentenDe module 81EU01 wordt veel gebruikt in industrieën zoals elektriciteitsopwekking, olie en gas, chemische verwerking en productie.wanneer het Procontrol P14-systeem wordt ingezet voor procesbesturing en -automatisering.

ABB 81EU01 is een universele invoermodule die wordt gebruikt in het ABB PROCONTROL P-systeem.Het belangrijkste kenmerk van 81EU01 is het vermogen om een breed scala aan sensortypen te hanteren.De module bestaat uit 16 onafhankelijke functionele eenheden die elk kunnen worden geconfigureerd om een specifiek type sensorinvoer te accepteren.het mogelijk maken veelzijdigheid bij het aansluiten van verschillende sensoren op het systeem.

Het bestaat uit 16 functie-eenheden. Elke functie-eenheid kan worden gebruikt voor elk type invoermodus.Parameter toewijzing en instelling wordt eenvoudig geprogrammeerd via de configuratie lijstDe geprogrammeerde waarden worden opgeslagen in een EEPROM om te voorkomen dat ze verloren gaan bij stroomstoring.De module zendt de ingangssignalen en/of omgezette ingangssignalen in telegrammen via de station bus naar het PROCONTROL bus systeem. Voor de verzending worden de telegrammen gecontroleerd en voorzien van parity bits. Dit zorgt ervoor dat de ontvangende module de foutloze verzending kan controleren.De module controleert de telegrammen ontvangen via de station bus, bijv. die bestemd voor corrigerende berekeningen, door hun pariteitsbits voor foutloze transmissie.

Datasheetlink:

ABB 81EU01 GJR2391500R1210.pdf
