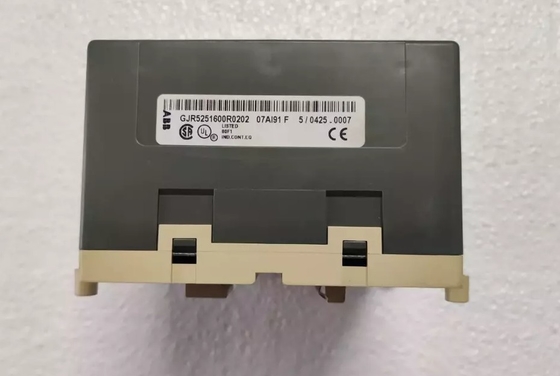

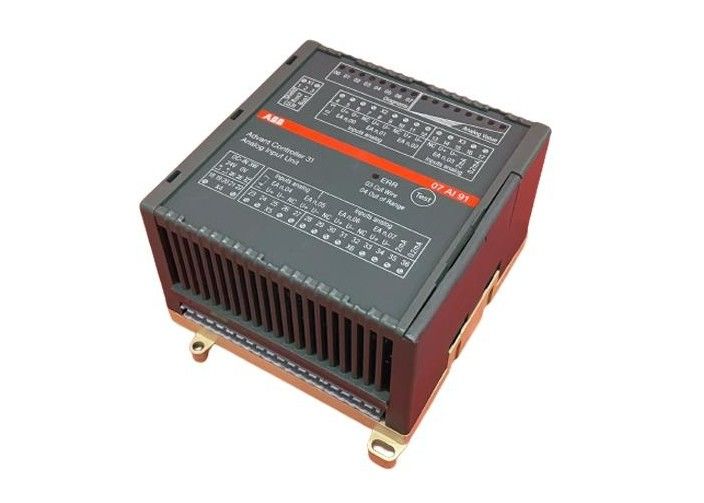

ABB 07AI91 GJR5251600R0202 Analoog I/O module controller input unit

ABB 07AI91 GJR5251600R0202 Analoog I/O module controller input unit

Productgegevens:

Aanvullende informatie:

Beschrijving:

Doel Het analoge invoermodule 07 AI 91 wordt gebruikt als afstandsmodule bij de CS31 systeembus. Het heeft 8 analoge invoerkanalen met de volgende kenmerken:De kanalen kunnen in paren worden geconfigureerd voor de aansluiting van de volgende temperatuur- of spanningssensoren:: ± 10 V / ± 5 V / ± 500 mV / ± 50 mV 4...20 mA (met externe 250 Ω-weerstand) Pt100 / Pt1000 met linearisatie.Alleen elektrisch geïsoleerde sensoren mogen worden gebruikt.Het bereik van ± 5 V kan ook worden gebruikt voor het meten van 0,20 mA met een extra externe 250 Ω-weerstand.

De configuratie van de invoerkanalen en de instelling van het moduleadres worden uitgevoerd met de DIL-switches.Elk van de 8 kanalen gebruikt 16 bits.Het apparaat wordt aangedreven met 24 V gelijkstroom. De CS31 systeembusverbinding is elektrisch geïsoleerd van de rest van het apparaat.De module biedt een aantal diagnostische functies (zie hoofdstuk "Diagnose en weergave")De diagnostische functies voeren een zelfkalibratie uit voor alle kanalen.

Deze eenheid referentie 07AI91 - GJR5251600R0202 en merk ABB maakt deel uit van het AC31 bereik.Het apparaat wordt aangedreven met 24 V gelijkstroomDe systembusverbinding CS31 is elektrisch geïsoleerd van de rest van de eenheid.De diagnostische functies voeren een zelfkalibratie uit voor alle kanalen. AC800M-serie module, industriële robot reserveonderdelen DSQC-serie, Bailey INFI 90,800xA, Advant OCS met Master Software, Advant OCS met MOD 300 software,Freelance - Distributed control system voor de procesindustrie Symphony Melody, Satt OCS, Symphony DCI System Six, Harmony / INFI 90, beveiligingssystemen, enz.

Alle analoge invoermodules voeren een interne analoge-digitale conversie uit. Na de conversie wordt de analoge waarde weergegeven met 8 of 12 bits, afhankelijk van de resolutie.Voor de verwerking en opslag van deze relevante bits (bits die de analoge informatie bevatten)Alle analoge uitgangsmodules voeren een interne digitale-analoge conversie uit.De digitale waarde vóór de omzetting (bestond uit 8 of 12 relevante bits) wordt opgeslagen in een 16-bits woord.

Datasheetlink:

ABB 07AI91 GJR5251600R0202.pdf
