ABB PM866K02 3BSE050199R1 Redundante processor-eenheid

ABB PM866K02 3BSE050199R1 Redundante processor-eenheid

Productgegevens:

Beschrijving:

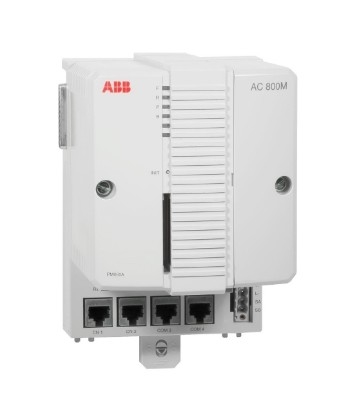

Het CPU-bord bevat de microprocessor en RAM-geheugen, een real-time klok, LED-indicatoren, INIT-knop en een CompactFlash-interface.De basisplaat van de PM866 / PM866A-controller heeft twee RJ45 Ethernet-poorten (CN1, CN2) voor aansluiting op het besturingsnetwerk en twee RJ45-seriepoorten (COM3, COM4).overwegende dat de andere poort (COM4) isoleerd is en wordt gebruikt voor de aansluiting van een configuratie-instrument;De controller ondersteunt CPU-redundantie voor een hogere beschikbaarheid (CPU, CEX-Bus, communicatieinterfaces en S800 I/O).

Eenvoudige DIN-rail bevestigings- / loskoppelingsprocedures, met behulp van het unieke slide & lock-mechanisme.Alle basisplaten zijn voorzien van een uniek Ethernet-adres dat elke CPU een hardware-identiteit geeft. Het adres is te vinden op het Ethernet-adreslabel dat aan de TP830-basisplaat is bevestigd. ABB PM866K02 3BSE050199R1 maakt deel uit van de ABB AC 800 M-spoormontage-modulefamilie.PM866K02 met inbegrip van 2 stuks PM866K01Het CPU-bord bevat de microprocessor en het RAM-geheugen, een real-time klok, LED-indicatoren, INIT-knop en een CompactFlash-interface.het waarborgen van minimale stilstand in kritieke omgevingen zoals procesautomatiseringHet is ontworpen om in verschillende DCS en PLC configuraties te passen voor robuuste systeemcontrole.

De ABB PM866K02 (3BSE050199R1) is een redundante processor die is ontworpen voor systemen met een hoge beschikbaarheid.Het apparaat maakt deel uit van de AC 800M-controllerfamilie van ABBDe AC800M-controller is een belangrijk onderdeel van het besturingsnetwerk.3BSE050199R1 ondersteunt twee werkwijzen: redundant en niet-redundant, en twee communicatiedienstmodi: client/server.

De ABB PM866K02 kan communicatie realiseren tussen de controllers en met de software van het machinecentrum.gegevenscommunicatie met software en systemen van derden zoals HMI kan ook worden gerealiseerdDe AC800M-controller ondersteunt een verscheidenheid aan veelgebruikte communicatieprotocollen, waaronder MasterBus 300, COMLI, Modbus en Siemens 3964R, en kan gemakkelijk met andere controllers communiceren.automatiseringssystemen en veldtoestellenDe AC800M-controller ondersteunt ook extra seriecommunicatieprotocollen, die geschikt zijn voor communicatie met externe apparaten zoals terminals, printers en speciale controllers.PM866 3BSE050200R1 PM866K01 3BSE050198R1 PM866K02 3BSE050199R1 Het toepassingsprogramma kan worden opgeslagen en gedownload naar de controller via een CF-flashkaart, of het kan worden geladen in het RAM-geheugen van de doelcontroller via een seriële poort of Ethernet.

Datasheetlink:

ABB PM866K02 3BSE050199R1.pdf
