ABB PM864AK01 3BSE018161R1 AC 800M processoreenheid CPU I/O-module

ABB PM864AK01 3BSE018161R1 AC 800M Processor Unit CPU I/O module

Productgegevens:

Beschrijving:

De 800xA System-software is verpakt in een set DVD's. De installatie van het systeem wordt ondersteund door het programma Automated Installation.Het programma Automated Installation is een shell framework om de installatie en configuratie van uw 800xA systeem te vergemakkelijkenInstallatie wordt nooit verhinderd door gebrek aan licenties, maar licenties zijn vereist om functies te ontgrendelen voor het bedienen of ontwerpen van het systeem.Updates en beveiligingsgerelateerde software van niet-ABB-bedrijven moeten apart worden gedownload en geïnstalleerd, zoals geleid door het programma Automated Installation.

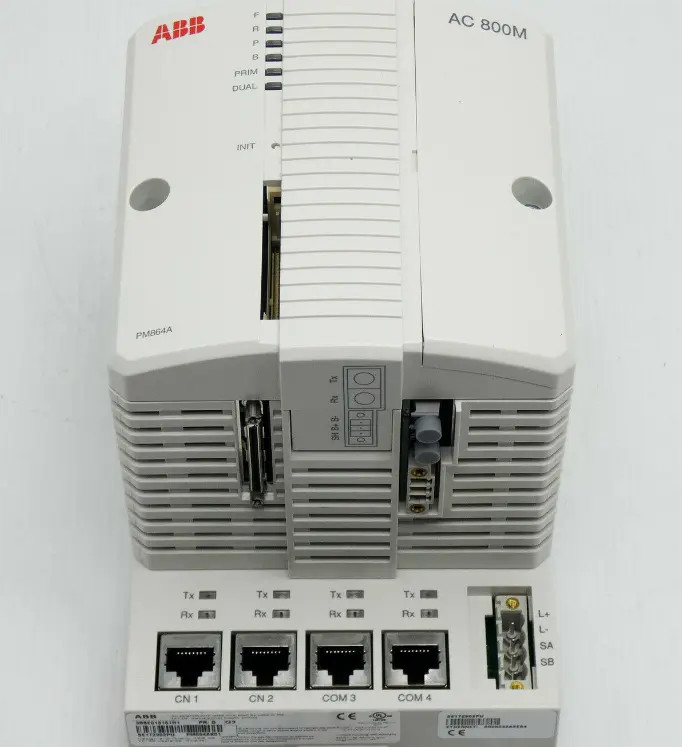

Het CPU-bord bevat de microprocessor en RAM-geheugen, een real-time klok, LED-indicatoren, INIT-knop en een CompactFlash-interface.De basisplaat van de PM864AK01-controller heeft twee RJ45 Ethernet-poorten (CN1, CN2) voor verbinding met het besturingsnetwerk en twee RJ45-seriepoorten (COM3, COM4).overwegende dat de andere poort (COM4) isoleerd is en wordt gebruikt voor de aansluiting van een configuratie-instrument;De controller ondersteunt CPU-redundantie voor een hogere beschikbaarheid (CPU, CEX-Bus, communicatieinterfaces en S800 I/O).

De basisplaat van de PM8xx-eenheden (met uitzondering van PM891) heeft twee RJ45 Ethernet-poorten (CN1, CN2) voor aansluiting op het besturingsnetwerk en twee RJ45-seriepoorten (COM3, COM4).Een van de seriële poorten (COM3) is een RS-232C-poortsignaal met modemcontroleOpmerking: de PM851/PM851A is beperkt tot één Ethernet (CN1) -poort, dus redundant Ethernet is niet beschikbaar.Elektrische modulebussen en communicatie-uitbreidingsbussen (CEX-bussen) worden op de basisplaat geïnstalleerd. De ingebouwde elektrische modulebus kan in één CPU-configuratie worden gebruikt om een groep S800 I/O-eenheden rechtstreeks aan de basisplaat te verbinden (maximaal aantal eenheden per cluster is 12).een extra zeven clusters (elk met maximaal 12 eenheden) kunnen worden toegevoegd aan de optische modulebus.

DCS-besturingssysteem (Distributed Control System, Distributed Control System) voor grootschalige productie van industriële automatisering.netwerkcommunicatietechnologie en multimedia-technologie om het product te combinerenHet heeft een goede mens-machine-interface en een krachtige communicatiefunctie, is verantwoordelijk voor de procescontrole, procesmanagement.

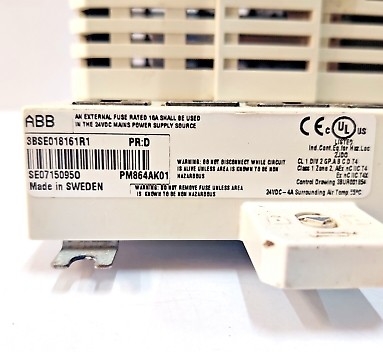

De ABB PM864AK01 3BSE018161R1 is een processorunit voor het AC 800M besturingssysteem.met inbegrip van procescontroleDe basisplaat van de PM864A-controller heeft twee RJ45 Ethernet-poorten (CN1, CN2) voor verbinding met het besturingsnetwerk en twee RJ45-seriepoorten (COM3, COM4).Een van de seriële poorten (COM3) is een RS-232C-poort met modemcontrolesignalen, terwijl de andere poort (COM4) isoleerd is en wordt gebruikt voor de aansluiting van een configuratie-tool.communicatie-interfaces en 800XA I/O).

Datasheetlink:

ABB PM864AK01 3BSE018161R1.
