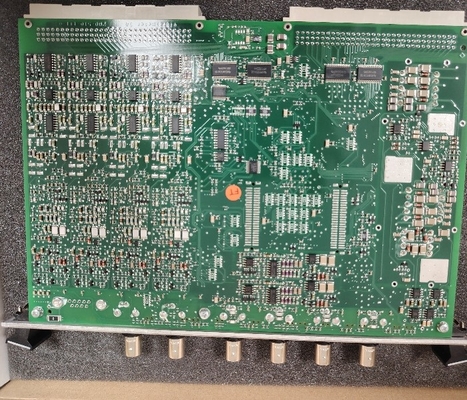

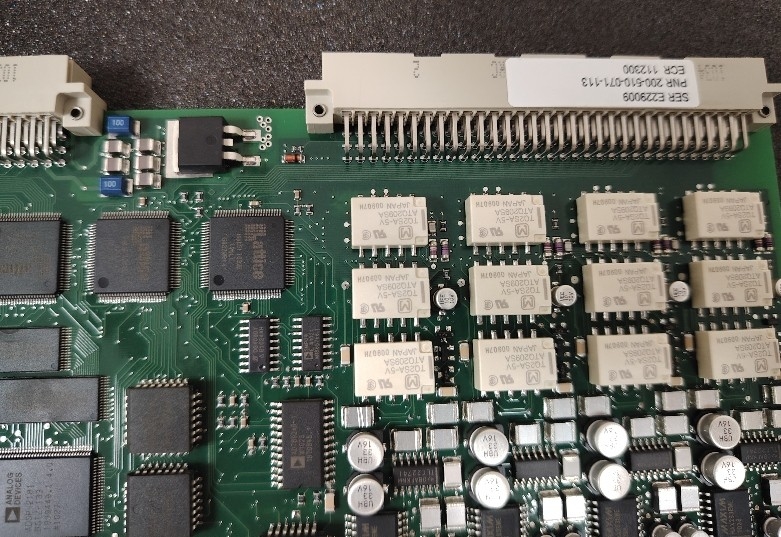

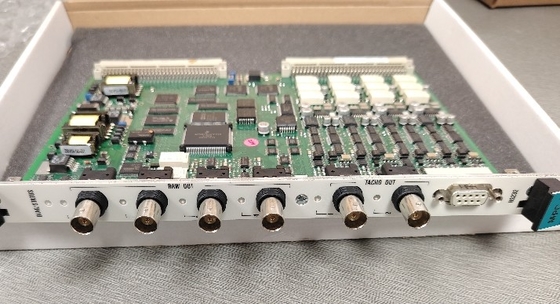

MPC4 200-510-041-022 Machinery Protection Card Tot twee snelheids-invoeringen tegelijkertijd

MPC4 200-510-041-022 Gezondheidsproducten Beschermingskaart voor machines tot twee snelheidsinputten tegelijkertijd

Productgegevens:

Aanvullende informatie:

Beschrijving:

De MPC4-machinebeschermingskaart is het centrale element in het machinebeschermingsysteem (MPS) van de VM-serie, van de VM-productenlijn.Deze zeer veelzijdige kaart is in staat tot vier dynamische signaalinputten en tot twee snelheids-inputten tegelijkertijd te meten en te monitoren.

De MPC4 voert een zelftest en diagnostische routine uit bij opladen. the card’s built-in “OK system” continuously monitors the level of signals provided by a measurement chain (sensor and/or signal conditioner) and indicates any problem due to a broken transmission line, defecte sensor of signaalconditioner.

De MPC4-kaart is verkrijgbaar in drie versies: een "standaard"-versie, een "afzonderlijke circuits"-versie en een "safety"-versie (SIL).die allemaal als een kaartpaar functioneren met behulp van een overeenkomstige IOC4T-invoer-/uitvoerkaart.

De MPC4-kaart is verkrijgbaar in verschillende versies, waaronder de versies "Standard", "Separate Circuits" en "Safety" (SIL).sommige versies zijn verkrijgbaar met een conform coating aangebracht op de circuits van de kaart voor extra milieubescherming tegen chemicaliën, stof, vocht en extreme temperaturen.

MPC4-kaart snelheid/fase referentiekanalen (tachometer) en alle bijbehorende verwerking en smalbandverwerking (tracking) zijn niet geldig voor gebruik in veiligheidsgerelateerde systeemtoepassingen.deze MPC4-kaartverwerkingsmodi (signaalverwerkingsfuncties) zijn niet opgenomen in de SIL 1-certificering voor de kaart en mogen niet worden geconfigureerd en gebruikt in functioneel veiligheidscontexten.

Bestelgegevens

Er zijn versies van de MPC4-kaart verkrijgbaar met een conform coating (lack) op de circuits van de kaart aangebracht voor extra milieubescherming tegen chemicaliën, stof,extreme temperaturen en vochtigheid.

In 2017 werden de MPC4 / IOC4T-machinebeschermingskaartenparen verbeterd om (1) RoHS-conform te zijn en een verminderde buffered dynamische signaaluitgangsimpedantie te bieden,die een herontwerp van de onderliggende gebufferde, ruwe dynamische signaaluitgangscircuits vereisteDe verschillende versies van de gebruikte MPC4/IOC4T-machinebeschermingskaartenparen zijn derhalve:

• Laatste versies van de MPC4 (PNR' s 200-510-SSS-115, 200-510-SSS-214 en 200-510-SSS-313 of later) en IOC4T (PNR' s 200-560-000-114 en 200-560-000-212 of later),met een vermogen van niet meer dan 50 W,.

• Eerdere versies van de IOC4T (PNR's 200-510-SSS-114, 200-510-SSS-213 en 200-510-SSS-312 of eerder) en IOC4T (PNR's 200-560-000-113 en 200-560-000-211 of eerder),met een vermogen van niet meer dan 50 W,.

SSS staat voor de firmware (embedded software) versie en Hh de hardware versie. H verhogingen zijn voor grote wijzigingen die de uitwisselbaarheid van het product kunnen beïnvloeden.De verhogingen zijn voor kleine wijzigingen die geen effect hebben op de uitwisselbaarheid..
