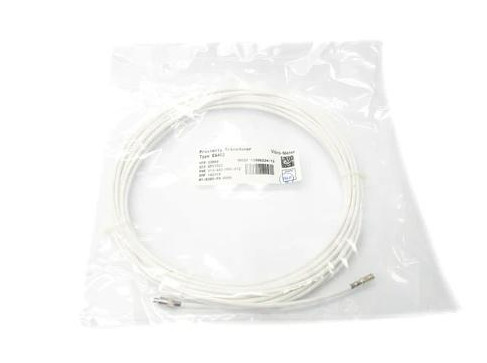

TQ412 111-412-000-013 Nabijheidsmetingssysteem, contactloze sensor

TQ412 111-412-000-013 Nabijheidsmetingssysteem Sensor zonder contact

Productgegevens:

Beschrijving:

Met het Proximity-metingssysteem kan de relatieve verplaatsing van bewegende machineelementen contactloos worden gemeten.Het is met name geschikt voor het meten van de relatieve trillingen en de aspositie van roterende machineassen, zoals die in stoom-, gas- en hydraulische turbines, alsmede in alternatoren, turbocompressoren en pompen.

Het systeem is gebaseerd op een TQ 402 of TQ 412 contactloze transducer en een IQS 450 signaalconditioner.Het systeem levert een spanning of stroom die evenredig is met de afstand tussen de punt van de omvormer en het doel, zoals een machineas.

Het actieve deel van de transducer is een draadspeld die in de punt van het apparaat is gegoten, gemaakt van Torlon ® (polyamide-imide).Het doelmateriaal moet:De TQ 412 versie is bestemd voor achteruit montage.De TQ 402 / 412 heeft een integrale coaxkabel, eindigt met een zelfvergrendelende miniatuur coaxiale aansluiting.De IQS 450 signaalconditioner bevat een hoogfrequente modulator/demodulator die een aandrijfsignaal aan de transducer levertDe schakelingen van de conditioner zijn gemaakt van hoogwaardige componenten en zijn gemonteerd in een aluminium-extrusie.

De TQ 402 en TQ 412-omvormers kunnen worden gekoppeld aan een enkele EA 402-verlengkabel om de voorkant effectief te verlengen.verbindingsdozen en verbindingsbeschermers zijn beschikbaar voor de mechanische en milieubescherming van de verbinding tussen de integraal- en verlengkabels.

Het nabijheidssysteem kan worden aangedreven door bijbehorende signaalverwerkingsmodules of door een rackvoeding.

Bestelgegevens
