CPUM 209-595-067-121 CPU-kaart In voorraad ESD-systeemkaart

CPUM 209-595-067-121 CPU-kaart in voorraad ESD-systeemkaart

Productgegevens:

Beschrijving:

CPUM/IOCN-kaartenpaar en rekken Het CPUM/IOCN-kaartenpaar wordt gebruikt met een ABE04x-systeemrek en een CPUM-kaart kan alleen of met een bijbehorende IOCN-kaart als kaartpaar worden gebruikt.afhankelijk van de toepassings-/systeemvereisten.

De CPUM is een kaart met een dubbele breedte die twee rack slots (kaartposities) inneemt en de IOCN is een kaart met een enkele breedte die één slot inneemt.Het CPUM wordt geïnstalleerd aan de voorzijde van het rek (slots 0 en 1) en een bijbehorend IOCN wordt geïnstalleerd aan de achterzijde van het rek in het slot direct achter het CPUM (slot 0).Elke kaart wordt rechtstreeks met twee connectoren aan de achterkant van het rack aangesloten.

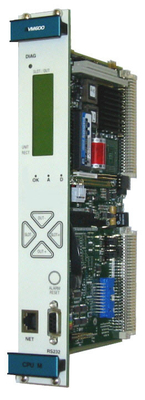

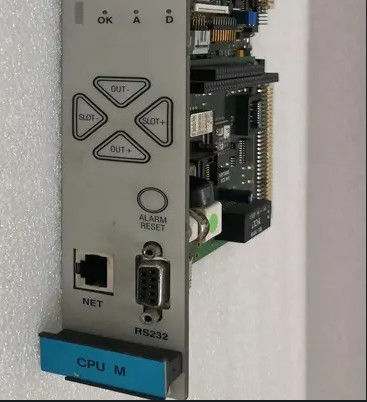

Het CPUM-frontpaneel is voorzien van een LCD-scherm dat informatie weergeeft voor het CPUM zelf en voor de beschermingskaarten in een systeemrack.De SLOT- en OUT-toetsen op het CPUM-frontpaneel worden gebruikt om te selecteren welk signaal moet worden weergegeven.

als een communicatie-interface voor een bewakingssysteem op de veldbus, the CPUM communicates with MPC4 and AMC8 cards via the VME bus and with XMx16/XIO16T card pairs via an Ethernet link in order to obtain measurement data and then share this information with third-party systems such as a DCS or PLC.

The CPUM supports features that can be used to limit the functionality of a system rack’s machinery protection system (MPS) that is available via the system Ethernet connections of a CPUM/IOCN card pairHet inschakelen van de VM600 MPS-rackbeveiliging (CPUM) helpt de mogelijkheid van interferentie in de machinebeschermingsfunctie van het rack zelf en in de machine die wordt gecontroleerd te verminderen.CPUM-rackbeveiliging maakt het voor exploitanten gemakkelijker om te voldoen aan de internationale veiligheids-/kritische infrastructuurvoorschriften.

Het modulaire, zeer veelzijdige ontwerp van het CPUM betekent dat alle VM-systeemrackconfiguratie, weergave en communicatie-interfaces kunnen worden uitgevoerd vanaf één enkele kaart in een “networked” rack.De CPUM-kaart fungeert als een rackcontroller en maakt het mogelijk een Ethernet-verbinding te maken tussen het rack en een computer met een van de VM600 MPSx-softwarepakketten (MPS1 of MPS2).
