IOC4T 200-560-000-019 I/O-kaart fungeert als signaalinterface Machinery Protection and Basic Condition Monitoring

IOC4T 200-560-000-019I/O-kaart EenctsEensEen SbrandstofIk...InterfaceBescherming van de machines en/of controle van de basisconditie

Productgegevens:

Aanvullende informatie:

Beschrijving:

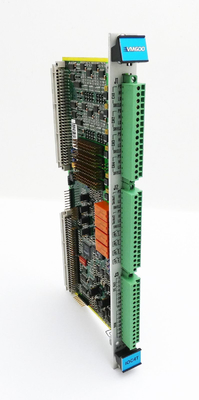

De IOC4T-invoer-/uitvoerkaart fungeert als signaalinterface voor de machinebeschermingskaart van de serie MPC4 van de productlijn.Het is geïnstalleerd in de achterkant van een rack en verbindt zich rechtstreeks met de rack backplane via twee connectoren.

Het voorpaneel van de IOC4T bevat aansluitbanden voor de aansluiting op de overdrachtskabels van de meetketens (sensoren en/of signaalconditioners).De schroef-terminal connectoren worden ook gebruikt om alle signalen uit en uit te voeren alle signalen naar een extern besturingssysteem.

De IOC4T-kaart beschermt alle ingangen en uitgangen tegen elektromagnetische interferentie (EMI) en signaalspiegels en voldoet ook aan de normen voor elektromagnetische compatibiliteit (EMC).

De IOC4T bevat vier lokale relais die kunnen worden toegeschreven aan specifieke alarmsignalen onder softwarecontrole.Deze kunnen worden gebruikt om een MPC4-fout te signaleren of om een probleem op te sporen dat wordt gedetecteerd door een gemeenschappelijk alarm (Sensor OK), Alarm en Gevaar) in een typische toepassing.

Voor meer informatie over het gebruik van MPC4/IOC4T-kaartenparen in het algemeen, zie de hardwarehandleiding en de softwarehandleidingen voor het machinesysteem (MPS).Voor informatie over het gebruik van MPC4/IOC4T-kaartparen in functioneel veiligheidscontexten, verwijzen naar de verwijzen naar de handleiding voor functionele veiligheid.

Bestelgegevens

Versies van de IOC4T-kaart zijn verkrijgbaar met een conform coating (lack) aangebracht op de circuits van de kaart voor extra milieubescherming tegen chemicaliën, stof,extreme temperaturen en vochtigheid.

In 2017 werden de MPC4 / IOC4T-machinebeschermingskaartenparen verbeterd om RoHS-conform te zijn en een verminderde buffered dynamische signaaluitgangsimpedantie te bieden.die een herontwerp van de onderliggende gebufferde, ruwe dynamische signaaluitgangscircuits vereisteDe verschillende versies van de gebruikte MPC4/IOC4T-machinebeschermingskaartenparen zijn derhalve:

• Laatste versies van de MPC4 (PNR' s 200-510-SSS-115, 200-510-SSS-214 en 200-510-SSS-313 of later) en IOC4T (PNR' s 200-560-000-114 en 200-560-000-212 of later),met een vermogen van niet meer dan 50 W,.

• Eerdere versies van de IOC4T (PNR's 200-510-SSS-114, 200-510-SSS-213 en 200-510-SSS-312 of eerder) en IOC4T (PNR's 200-560-000-113 en 200-560-000-211 of eerder),met een vermogen van niet meer dan 50 W,.

SSS staat voor de firmware (embedded software) versie en Hh de hardware versie. H verhogingen zijn voor grote wijzigingen die de uitwisselbaarheid van het product kunnen beïnvloeden.De verhogingen zijn voor kleine wijzigingen die geen effect hebben op de uitwisselbaarheid..
