Productgegevens:

Beschrijving:

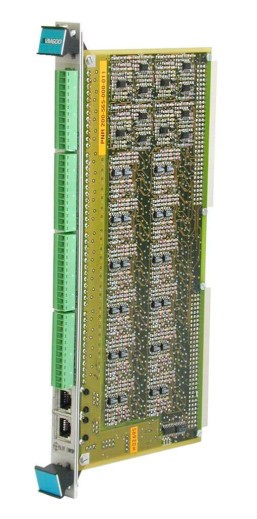

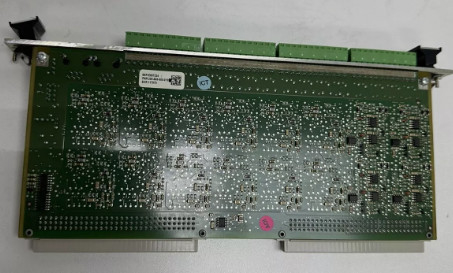

De IOC 16T Input / Output Card fungeert als signaalinterface voor de VM 600 serie CMC 16 (Condition Monitoring Card).Het is geïnstalleerd in de achterkant van de ABE 04X rack en wordt rechtstreeks verbonden met de rack backplane via twee connectoren.

Elke IOC 16T is gekoppeld aan een specifieke CMC 16 en wordt recht achter deze in het rek gemonteerd.De IOC 16T bevat een eindband voor de aansluiting van de overbrengingskabels van transducers en conditionersAls deze signalen echter al beschikbaar zijn via de VM 600 backplane “Raw Bus” en “Tacho Bus” lijnen, dan kunnen deze rechtstreeks worden geselecteerd zonder dat er extra bedrading nodig is.

De kaart beschermt alle inputs en outputs tegen elektromagnetische interferentie (EMI) en signaleringen en voldoet ook aan EMC-normen (elektromagnetische compatibiliteit).

Tacho-invoeringen, signalen van versnellingsmeters, snelheidsmeters en nabijheidssondes, of dynamische of quasi-statische signalen worden geconditioneerd door speciale schakelingen die taken uitvoeren zoals het vormgeven van pulsen,niveau aanpassing, selectie van AC/DC en compensatie van koude verbinding.De IOC 16T zorgt ook voor isolatie van de installatie en zorgt voor de doorvoer van de input naar de CMC 16.

Twee communicatiemethoden worden ondersteund: VMEbus-verbinding met een CPU-M-module in slot 0 van het VM 600-rack en daaropvolgende Ethernet-verbinding,of een directe geïsoleerde RS-485-seriale verbinding met meerdere druppels via de RJ-aansluitingen op de IOC 16T.

Kenmerken

• 16 kanaal interface kaart voor CMC 16 (conditiemonitoring kaart)
• Schroevendraaiband (48 eindpunten)
• Zorgt voor EMI-bescherming voor alle inputs en outputs
• Biedt signaalconditionering voor alle ingangen
• De eerste 4 kanalen kunnen worden geselecteerd als tacho- of dynamische ingangen (d.w.z. trillingen)
• De laatste 12 kanalen kunnen worden geselecteerd als dynamische of procesinvoer
• Kanal 16 kan worden geselecteerd als dynamische, proces- of koude verbindingscompensatie-invoer voor thermoparen
• Invoer kan worden geleid via VM 600 Raw Bus en Tacho Bus
• Optie voor geïsoleerde serie-RS-485-communicatie aan boord
• Inzet / verwijdering van kaarten
