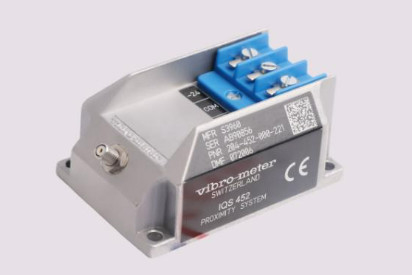

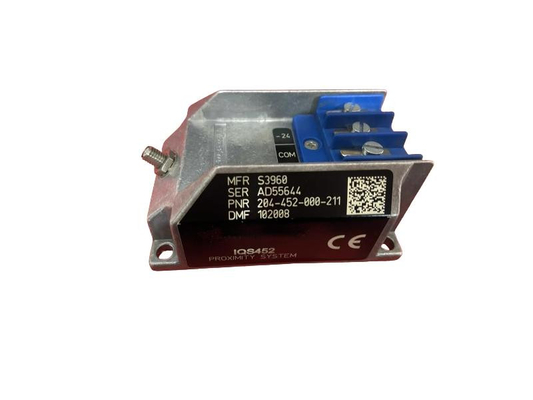

IQS452 204-452-000-211 Proximity System Signal Conditioner In voorraad

IQS452 204-452-000-211ProximiteitssysteemSignalconditioner op voorraad

Productgegevens:

Beschrijving:

Dit nabijheidssysteem maakt het mogelijk om de relatieve verplaatsing van bewegende machineelementen contactloos te meten.Het systeem is gebaseerd op een TQ 422 of TQ 432 niet-contact transducer en de bijbehorende IQS 452 signaal conditionerSamen vormen deze een gekalibreerd nabijheidssysteem waarin elk onderdeel uitwisselbaar is.Het systeem levert een spanning of stroom die evenredig is met de afstand tussen de punt van de omvormer en het doel (e).g. machineas).

Zowel de TQ 422 als de TQ 432 zijn speciaal ontworpen voor hogedruktoepassingen, waarbij de omvormerspits een druk van maximaal 100 bar kan weerstaan.Dit maakt ze bijzonder geschikt voor het meten van de relatieve verplaatsing of trillingen op onderwaterpompen en verschillende soorten hydraulische turbines (e.g.(bijv. Kaplan en Francis).

Het actieve onderdeel van de transducer is een draadspeld die in de punt van het apparaat is gegoten, gemaakt van PEEK (polyetheretherketon).Het doelmateriaal moet:, in alle gevallen, metaal.

De IQS 452 signaalconditioner bevat een HF-modulator/demodulator die een aandrijfsignaal aan de transducer levert.De conditioner circuitry is gemaakt van hoogwaardige componenten en is gemonteerd in een aluminium extrusie.

De TQ 422/432 transducer kan worden aangesloten op een enkele EA 402 verlengkabel.

Het nabijheidssysteem wordt aangedreven door bijbehorende processormodules of een rack-stroomtoevoer.

Bestelgegevens
