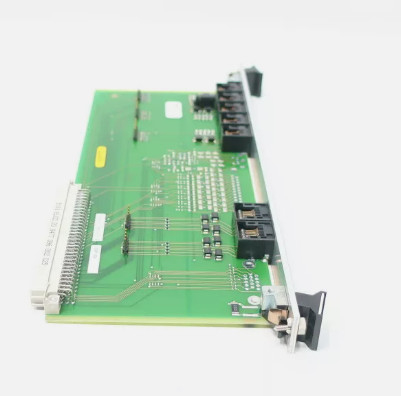

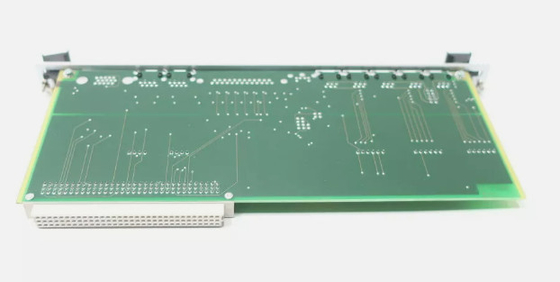

IOCN 200-566-101-012 Input/Output Card In Stock ESD systeemkaart

IOCN 200-566-101-012Invoer-/uitvoerkaart In voorraad ESD-systeemkaart

Productgegevens:

Beschrijving:

CPUM/IOCN-kaartenpaar en rekken Het CPUM/IOCN-kaartenpaar wordt gebruikt met een ABE04x-systeemrek en een CPUM-kaart kan alleen of met een bijbehorende IOCN-kaart als kaartpaar worden gebruikt.afhankelijk van de toepassings-/systeemvereisten.

De CPUM is een kaart met een dubbele breedte die twee rack slots (kaartposities) inneemt en de IOCN is een kaart met een enkele breedte die één slot inneemt.Het CPUM wordt geïnstalleerd aan de voorzijde van het rek (slots 0 en 1) en een bijbehorend IOCN wordt geïnstalleerd aan de achterzijde van het rek in het slot direct achter het CPUM (slot 0).Elke kaart wordt rechtstreeks met twee connectoren aan de achterkant van het rack aangesloten.

De IOCN-kaart fungeert als signaal- en communicatieinterface voor de CPUM-kaart.Het beschermt ook alle ingangen tegen elektromagnetische interferentie (EMI) en signaalspiegels om aan elektromagnetische compatibiliteitsnormen (EMC) te voldoen.

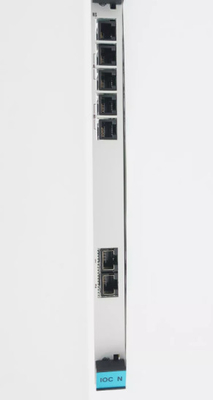

De Ethernet-connectoren van de IOCN-kaart bieden toegang tot de primaire en secundaire Ethernet-verbindingen, en de seriële connector (RS) geeft toegang tot de secundaire seriële verbinding.

Bovendien, the IOCN card includes two pairs of serial connectors that provide access to the additional serial connections (from the optional serial communications module) that can be used to configure multi-drop RS-485 networks of system racks

Opmerking: het CPUM/IOCN-kaartpaar is compatibel met alle VM600 ABE04x-systeemrekken.
