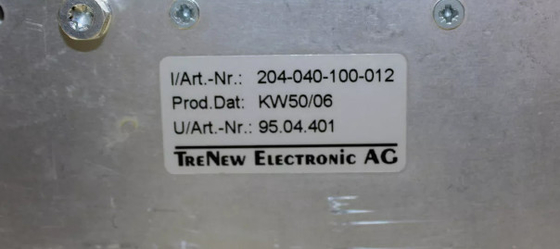

ABE040 204-040-100-012 System Rack 19" Rack met een hoogte van 6U

ABE040 204-040-100-012systeemrack 19 "rack met een hoogte van 6U

Productgegevens:

Beschrijving:

Een VM MPS kan worden geplaatst in een 19 inch rack (84TE) met een hoogte van 6U (6HE), bekend alsHet systeemrack VM600 bestaat uit twee soorten racks: de ABE040 en de ABE042.

Een ABE040 bevat een voor- en een achterkaartenkooi. De kaartenkooien zijn gescheiden door het achtervlak van het rek.

Het uiterlijk van het voor- en achterpaneel van het rek is volledig afhankelijk van de soorten kaarten die in de twee kaartenkooien zijn geïnstalleerd.

De meeste kaarten geïnstalleerd in de achterkant van een standaard 19 "rack (ABE04x) gebruiken een elektronisch sleutelmechanisme om ervoor te zorgen dat de kaart is geïnstalleerd in de juiste slot (bijvoorbeeld,in de slot direct achter de bijbehorende verwerkingskaart aan de voorzijde van het rek)Dit omvat IOC4T-, IOC8T- en IRC4-kaarten.

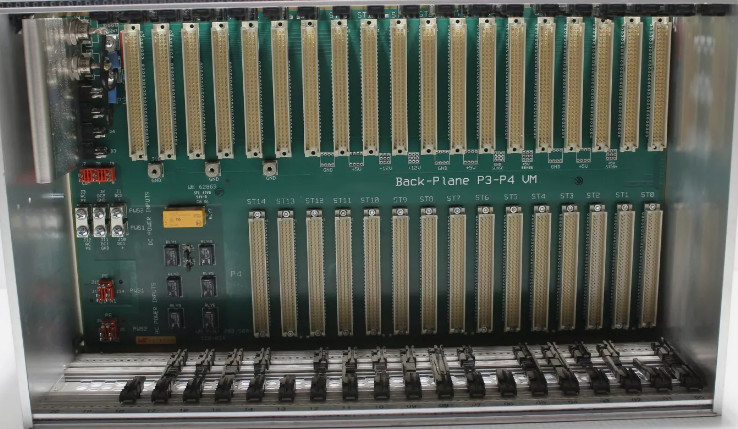

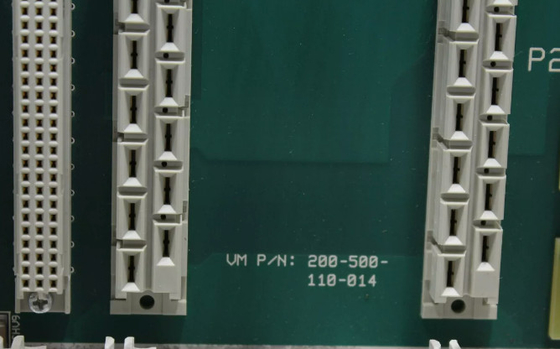

In ABE04x rekken, elke slot van de backplane heeft een unieke, hard bedraad 4-cijferige binaire code

Kaarten die dit elektronische sleutelmechanisme implementeren hebben een bank van micro-schakelaars diekan worden gebruikt om een slotnummer aan de kaart toe te wijzen.Deze code wordt opgeslagen in het register voor de toewijzing van het slotnummer (adres) op de kaart (IOC4T, IOC8T of IRC4).

Elke kaart vergelijkt het slotnummer met het hard-wired slotnummer gecodeerd op het achtervlak van het rack.

• Als de codes identiek zijn, is de LED groen.

• Als de codes niet identiek zijn, is de LED rood.
