IOC4T 200-560-000-014 I/O-kaart fungeert als signaalinterface Machinery Protection and Basic Condition Monitoring

IOC4T 200-560-000-114I/O-kaart EenctsEensEen SbrandstofIk...InterfaceBescherming van de machines en/of controle van de basisconditie

Productgegevens:

Aanvullende informatie:

Beschrijving:

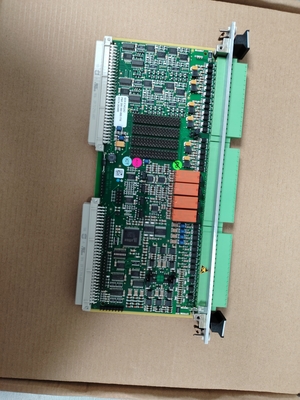

De IOC4T-invoer-/uitvoerkaart fungeert als signaalinterface voor de machinebeschermingskaart van de serie MPC4 van de productlijn.Het is geïnstalleerd in de achterkant van een rack en verbindt zich rechtstreeks met de rack backplane via twee connectoren.

Het voorpaneel van de IOC4T bevat aansluitbanden voor de aansluiting op de overdrachtskabels van de meetketens (sensoren en/of signaalconditioners).De schroef-terminal connectoren worden ook gebruikt om alle signalen uit en uit te voeren alle signalen naar een extern besturingssysteem.

De IOC4T-kaart beschermt alle ingangen en uitgangen tegen elektromagnetische interferentie (EMI) en signaalspiegels en voldoet ook aan de normen voor elektromagnetische compatibiliteit (EMC).

De IOC4T bevat vier lokale relais die kunnen worden toegeschreven aan specifieke alarmsignalen onder softwarecontrole.Deze kunnen worden gebruikt om een MPC4-fout te signaleren of om een probleem op te sporen dat wordt gedetecteerd door een gemeenschappelijk alarm (Sensor OK), Alarm en Gevaar) in een typische toepassing.

Voor meer informatie over het gebruik van MPC4/IOC4T-kaartenparen in het algemeen, zie de hardwarehandleiding en de softwarehandleidingen voor het machinesysteem (MPS).Voor informatie over het gebruik van MPC4/IOC4T-kaartparen in functioneel veiligheidscontexten, verwijzen naar de verwijzen naar de handleiding voor functionele veiligheid.
