RLC16 200-570-000-111 Relay Card In Stock ESD-systeemkaart

RLC16 200-570-000-111In voorraad aanwezige relaiskarte ESD-systeemkaart

Productgegevens:

Beschrijving:

Het RLC16-paneel heeft drie schroefterminals voor elk van zijn 16 relais.

• NC ️ Het normaal gesloten relaiscontact

• NIET

• COM ­ ­ Het gemeenschappelijke relaiscontact.

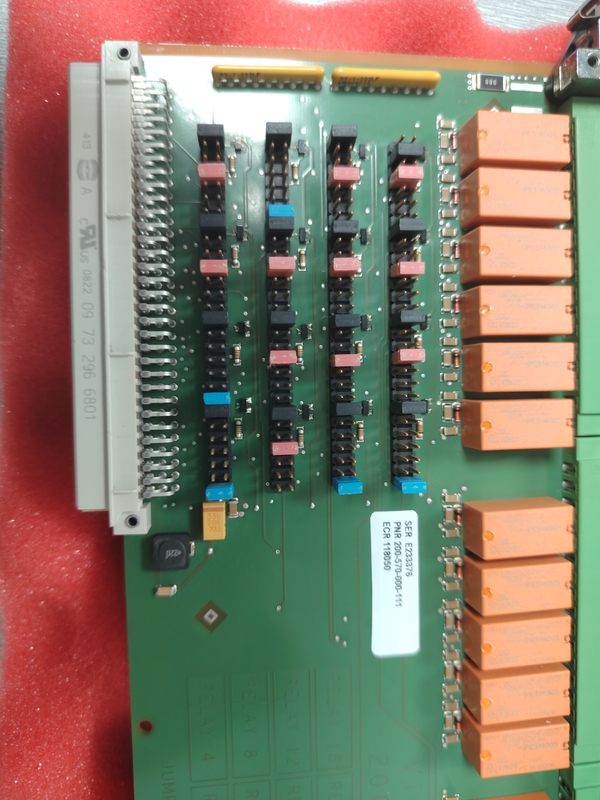

Het werkelijke gedrag van elk afzonderlijk relais is afhankelijk van de jumpers op de RLC16-kaart, bijvoorbeeld kan een relais worden geconfigureerd om normaal aangedreven (NE) of normaal uitgeschakeld (NDE) te zijn.

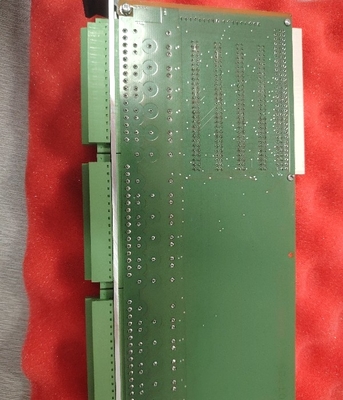

Het RLC16-paneel (achterkant van het rek) bevat drie eindbanden, aangeduid als J1, J2 en J3. Elke band bestaat uit een stopcontact en een koppelingsaansluiting, die 16 schroefterminals bevat.De schroevendekkers kunnen draden met een doorsnede van ≤ 1 accepteren.5 mm2.

Elk stopcontact en elke koppelingsaansluiting kunnen worden uitgerust met een mechanisch sleutelsysteem om een onjuiste aansluiting te voorkomen.

De RLC16 wordt gebruikt als aanvulling op de onboard (lokale) relais op IOC4T- en IOC8T-kaarten.

De RLC16-kaart bevat geen elektronisch sleutelmechanisme om te voorkomen dat deze in het verkeerde slot van een rack voor VM-systemen wordt geïnstalleerd.Dit komt omdat de RLC16 geen intelligentie bevat (dat wil zeggen, is niet geprogrammeerd met een configuratie) en functioneert niet als een kaartpaar (zoals de MPC4 / IOC4T of AMC8 / IOC8T).

Hoewel RLC16 kaarten kunnen worden geïnstalleerd in bijna elk slot van een rek,de werkelijke slotlocatie van een RLC16-kaart in een geconfigureerd systeem wordt bepaald door de Open Collector (OC) Bus en andere details van de VM MPS-systeemconfiguratie.
