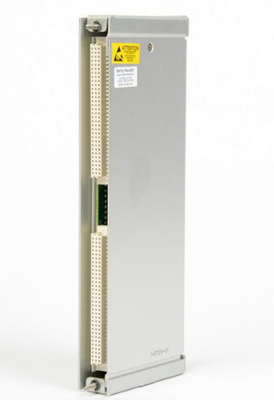

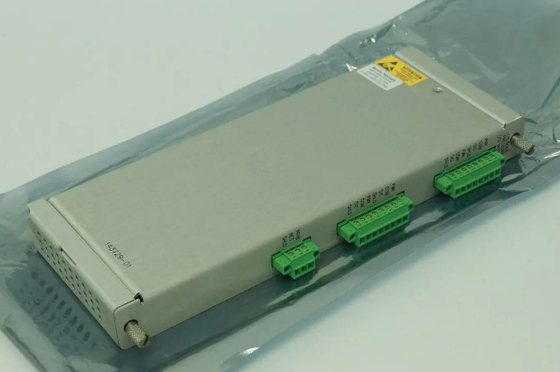

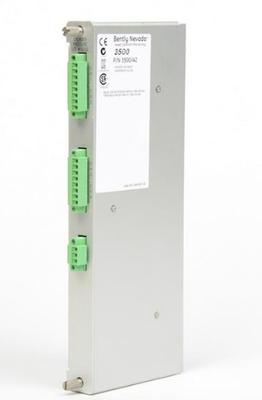

Bently Nevada 3500/77M-03-00 143729-01 Cylinder druk I/O module met interne beëindiging

Bently Nevada3500/77M-03-00 143729-01 Cylinderdruk I/O-modulemet interne beëindiging

Productgegevens:

Beschrijving:

De 3500/77M Recip Cylinder Pressure Monitor is een 4-kanaals monitor die input accepteert van Bently Nevada goedgekeurde drukomvormers,de condities van het signaal om verschillende bdrukmetingen te maken voor wisselkompressoren, en vergelijkt de geconditioneerde signalen met door de gebruiker programmeerbare alarmen.

Het belangrijkste doel van de 3500/77M-monitor is:

• Bescherming van de machine door continue vergelijking van de bewaakte parameters met geconfigureerde alarmmomenten om alarmen te activeren.
• Essentiële machine-informatie voor het bedrijfs- en onderhoudspersoneel.

Afhankelijk van de configuratie wordt elk kanaal doorgaans zijn invoersignaal geconditioneerd om verschillende parameters te leveren die gemeten variabelen worden genoemd.Gebruikers kunnen voor elke actieve gemeten variabele Alert-setpoints en voor twee van de actieve gemeten variabelen Danger-setpoints configureren..

Elk kanaal van de 3500/77M zal acht gemeten variabele waarden geven die betrekking hebben op de werking van de cilinderdruk.

• Afvoerdruk
• Zuigdruk
• Maximale druk
• Minimumdruk
• Compressieverhouding

De module 3500/77M vereist de volgende (of latere) firmware- en softwareherzieningen:

• 3500/77M Module Firmware Revision L
• 3500/01 Software Versies 3.00
• 3500/02 Software Versies 2.30
• 3500/03 Software Versies 1.30

Externe beëindigingsblokken kunnen niet worden gebruikt met interne beëindigings-I/O-modules.de externe beëindigingsblokken en -kabels moeten apart worden besteld.

Voor machines met een toerental tot 30 RPM is de wijziging 135M8200-01 vereist.

Informatie over bestellingen

Datasheetlink:3500-77M Recip Cylinder Pressure Monitor Datasheet...
