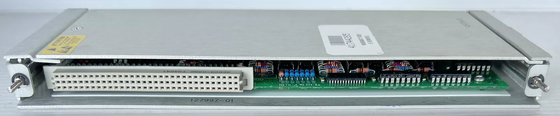

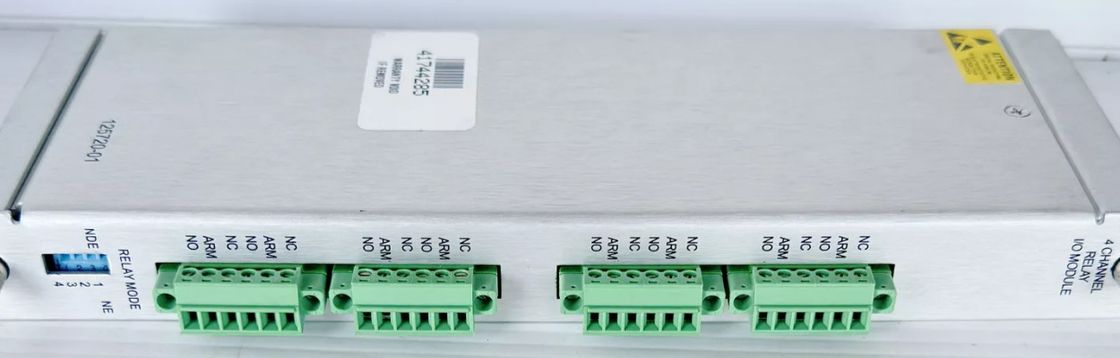

Bently Nevada 3500/32-01-00 125720-01 Spare 4-Channel Relay Output Module

Bently Nevada3500/32-01-00 125720-01 Spare 4-kanaal relais-uitgang Module

Productgegevens:

Aanvullende informatie:

Beschrijving:

De 3500/32M Relay Modules bieden een reeks relais die kan worden geprogrammeerd om te activeren op basis van alarmmodi in andere monitormodules in het rack.De /32M-module (links foto) maakt gebruik van dubbele paal dubbele werp (DPDT) relaisDe /32M-module heeft 4 DPDT-relaiskanalen en de /33-eenheid heeft 16 SPDT-relaiskanalen.De /33 kan ook worden geconfigureerd om te handelen alsof het DPDT-relays heeft. Hierbij worden twee SPDT-relaes gebruikt om de functie van elke geconfigureerde DPDT-relae uit te voeren.

Hoewel relaismodules geen vereist onderdeel van het 3500-systeem zijn, raden wij u ten zeerste aan ze te gebruiken als de meest geschikte manier om het 3500-systeem te integreren met automatische uitschakelingstoepassingen.Het TDI-systeem kan in een van de rechts van het TDI gelegen gleufplaatsen een willekeurig aantal relaiemodules plaatsen..

De 4-kanaals relaismodule is een module met volledige hoogte die vier relaisuitgangen biedt.Een willekeurig aantal 4-kanaals Relay-modules kan worden geplaatst in een van de slots aan de rechterkant van de Transient Data Interface ModuleElke uitgang van de 4-kanaal relais module kan onafhankelijk worden geprogrammeerd om stemlogic uit te voeren.

Elke relais die wordt gebruikt op de 4-kanaals relaismodule bevat Alarm Drive Logic.

Programmering voor de Alarm Drive Logic maakt gebruik van AND en OR logica, en kan alarmerende inputs gebruiken (Alert en Gevaar status), Niet-OK,of individuele PPL's van elk monitorkanaal of elke combinatie van monitorkanalen in het rackU kunt deze Alarm Drive programmeren om aan uw applicatiebehoeften te voldoen met de 3500 Rack Configuration Software.

BestelgegevensrVervaardiging

Datumsheet link:3500-32M 4-kanaals relaiemodule datasheet - 141533...
