Bently Nevada 3500/25-01-01-00 149369-01 Verbeterde Keyphasor Module

Bently Nevada3500/25-01-01-00 149369-01 Verbeterde keyphasor module

Productgegevens:

Aanvullende informatie:

Beschrijving:

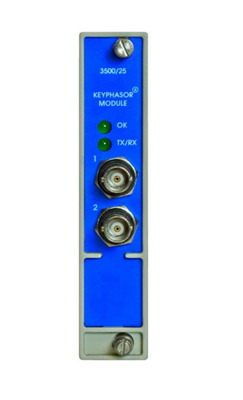

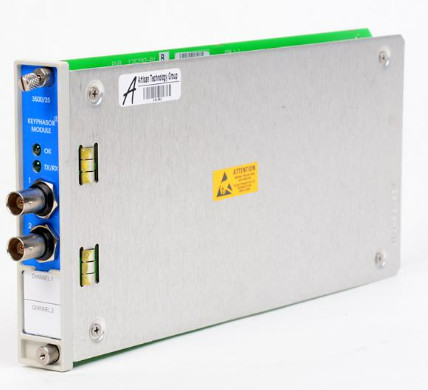

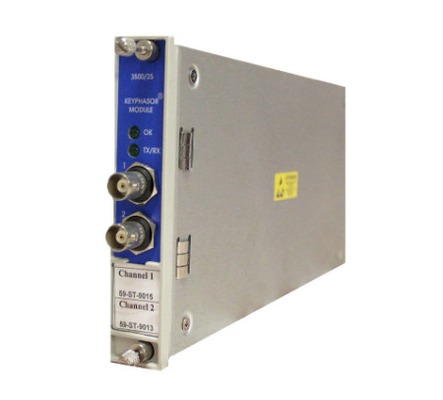

De 3500/25 Enhanced Keyphasor Module is een twee-kanaals module met een halve hoogte die wordt gebruikt om Keyphasor-signalen te leveren aan de monitormodules in een 3500 rack. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerHet 3500 Machinery Protection System kan tot vier Keyphasor-signalen accepteren in een normale configuratie en tot acht Keyphasor-signalen in een gepaarde configuratie.

(Een keyphasorsignaal is een eenmalige of meervoudige impuls van een draaiende as of tandwiel. Deze methode wordt gebruikt om een nauwkeurige tijdsmeting te geven. Het systeem biedt 3500 monitormodules en externe diagnostische apparatuur voor het meten van schachtrotaties snelheids- en vectorparameters zoals 1X-trillingen amplitude en fase)

De verbeterde Keyphasor-module is een verbeterde 3500 systeemmodule.Het biedt uitgebreide Keyphasor-signaalverwerkingsmogelijkheden ten opzichte van het eerdere ontwerp, terwijl het volledig compatibel is met de vormDe Keyphasor-module, PWA 125792-01, wordt volledig vervangen door de bijgewerkte module 149369-01.

Wanneer een systeem-Keyphasor-invoer vereist is voor Triple Modular Redundant (TMR) -toepassingen, moet het 3500-systeem twee Keyphasor-modules gebruiken.de modules werken parallel om zowel een primaire als een

secundair Keyphasor-signaal naar de andere modules in het rack.
