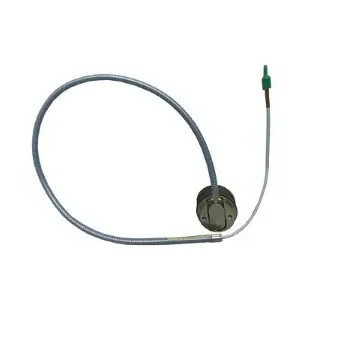

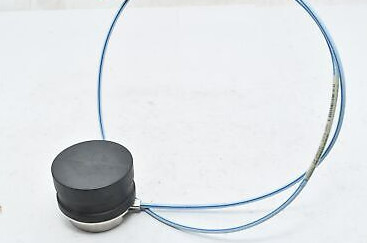

Bently Nevada 330876-02-10-00-00 3300XL 50 mm Proximity Transducer System 50 mm Proximity Probe

Bently Nevada330876-02-10-00-00 3300XL 50 mm Proximity Transducer System 50 mm Proximity Probe

Productgegevens:

Aanvullende informatie:

Beschrijving:

Het 3300 XL 50 mm Transducer-systeem bestaat uit een aparte 50 mm sonde, een verlengkabel en een 3300 XL 50 mm Proximitor Sensor.De grote diameter spoel geeft dit systeem een maximaal lineair bereik van 27.9 mm (1100 mils), het langste lineaire bereik van onze wervelstroomtransducerlijn. This linear range makes the 3300 XL 50 mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing). Het meten van de differentiële uitbreiding Het meten van de differentiële uitbreiding wordt gedaan met behulp van twee nabijheidstransductoren die een kraag of rampe op enige afstand van de stuwkant observeren.Typische installaties van de transducer die de 3300 XL 50 mm transducer's lange lineaire bereik vereisen omvatten:

• Twee transducers die dezelfde kant van een kraag observeren.
• Twee complementaire ingangsomvormers die tegenovergestelde zijden van een kraag observeren, waardoor het meetbare DE-bereik effectief verdubbelt.

De criteria voor de keuze van een montage methode zijn de grootte van het beschikbare doelwit, de verwachte hoeveelheid rotoraxiale beweging en het type DE-doelwit dat in de machine bestaat.Als de kraaghoogte voldoende is en het vereiste totale meetbereik kleiner is dan 27.9 mm 1,1 inch, is de voorkeursconfiguratie voor redundante metingen het gebruik van twee omvormers die dezelfde kant van een kraag observeren.2 inch) van het totale bereik zijn vereist, de transducers op een complementaire wijze op tegenovergestelde zijden van de differentiële uitbreidingskraag of ander doelmateriaal te installeren.

De 3300 XL 50 mm-sonde is leverbaar in drie doos- en draadconfiguraties om alle standaard 7200 50 mm-systemen (inclusief zij- en achteruitgangssondes) fysiek te vervangen.De standaard 7200 stijl bevestigingsbeugels zijn nog steeds verkrijgbaar als

De Proximitor Sensor is voorzien van een nieuwe beugel om de sonde aan te passen aan de 50 mm DE Integral transducer schuifbeugel.394 V/mm (10 mV/mil) die identiek is aan die van de 7200 en 50 mm DE integrale systemenBij het upgraden van eerdere systemen wordt elk systeemcomponent van de omvormer (sonde, verlengkabel,en Proximitor Sensor) moeten worden vervangen door 3300 XL 50 mm componenten.
