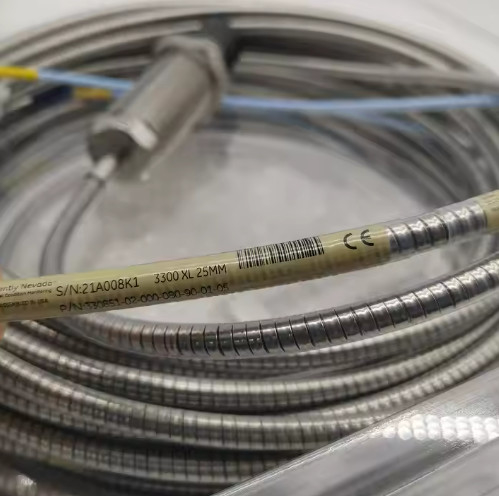

Bently Nevada 330851-02-000-070-50-00-05 3300XL Proximity Transducer System 25 mm Proximity Probe

Bently Nevada330851-02-000-070-50-00-05 3300XL Proximity Transducer System 25 mm Proximity Probe

Productgegevens:

Aanvullende informatie:

Beschrijving:

Het 3300 XL 25 mm Transducer System bestaat uit een aparte 25 mm sonde, een verlengkabel en een 3300 XL 25 mm Proximitor Sensor.787 V/mm (20 mV/mil) geeft dit systeem een lineair bereik van 12Op basis van dit lineaire bereik is het 3300 XL 25 mm Transducer System

geschikt voor het meten van de differentiële uitbreiding (DE) op middelgrote tot grote stoomturbinegeneratoren, veroorzaakt door het verschil in groeisnelheden tussen de turbinerotor en de stator van de machine.

De differentiële uitbreiding wordt gemeten door twee nabijheidsomvormers die een kraag of rampe op enige afstand van de stuwkant observeren.

• Twee transducers die dezelfde kant van een kraag observeren.
• Twee complementaire ingangsomvormers die tegenovergestelde zijden van een kraag observeren, waardoor het meetbare DE-bereik effectief verdubbelt.

Twee omvormers met ten minste één omvormer die een helling op een rotor bekijkt en de tweede omvormer die een aparte helling of een andere locatie op de rotor bekijkt om de radiale beweging te compenseren.Deze regeling voegt wat fouten toe aan de metingDe criteria voor de keuze van een montage methode zijn de grootte van het beschikbare doel,de verwachte hoeveelheid asbeweging van de rotor en het type DE-doel dat in de machine bestaat (kraag versus oprit)Als er voldoende halsbandhoogte beschikbaar is, zijn twee omvormers die dezelfde kant van de halsband observeren de voorkeur.

De 3300 XL 25 mm sonde is ontworpen voor maximale overlevingsmogelijkheid in de hardste stoomturbine-DE-omgevingen.Het kan continu werken en zijn nauwkeurigheid behouden bij hoge temperaturen tot 200 °C (392 °F)De 25 mm-sonde heeft zowel een voor- als een achterverzegeling die, in combinatie met de FluidLoc-kabel (standaard op alle 25 mm-sonden), de verzegeling van de voorste en achterste delen van de zonde kan verbeteren.verhindert dat vocht de punt van de sonde binnendringtSpeciale ClickLoc-connectoren met hoge temperatuur zijn ook standaard op de sonde en de verlengkabel.Elke sonde en kabel zijn voorzien van connectorbeschermers en een wegwerpinstallatie-instrument voor connectorbeschermers om ervoor te zorgen dat de connectoren vrij blijven van verontreinigingDe ClickLoc-connector op de proefleiding heeft een afneembare kraag die het vergemakkelijkt om de kabel door strakke ruimtes te leiden.
