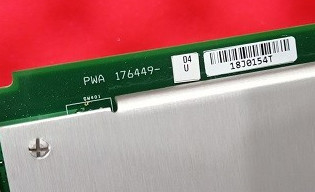

Bently Nevada 3500/45 176449-04 Positiemonitor accepteert input van nabijheidssensor

Bently Nevada3500/45 176449-04 Positiemonitor accepteert input van nabijheidssensor

Productgegevens:

Beschrijving:

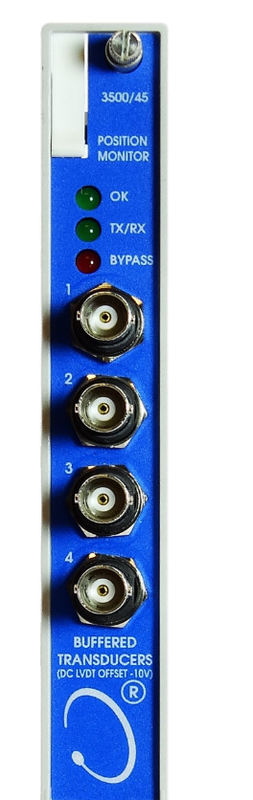

De 3500/45 Position Monitor is een 4-kanaals instrument dat input accepteert van proximity transducers, rotary position transducers (RPTs), DC linear variable differential transformers (DC LVDTs),AC lineaire variabele differentiële transformatoren (AC LVDT's)De monitor conditionert de invoer en vergelijkt de geconditioneerde signalen met door de gebruiker programmeerbare alarmen.

U kunt elk kanaal programmeren met de 3500 Rack Configuration Software om de volgende functies uit te voeren:

l Axiële (drijfkracht) positie

L Differentiële uitbreiding

L Standaard enkelbalk differentiële uitbreiding

L Niet-standaard enkelbalkverschil uitbreiding

L Dual Ramp Differentiële Uitbreiding

L Complementaire differentiële uitbreiding l Gevalsuitbreiding

L Valvepositie

Het belangrijkste doel van de positiebewaker 3500/45 is het volgende te bieden:

Bescherming van de machine door continue vergelijking van de bewaakte parameters met geconfigureerde alarmbestemmingen om alarmen te activeren

Essentiële machine-informatie voor het bedrijfs- en onderhoudspersoneel

Elk kanaal, afhankelijk van de configuratie, conditionert meestal zijn invoersignaal om verschillende parameters te genereren die gemeten variabelen worden genoemd.U kunt waarschuwingswaarden instellen voor elke actieve gemeten variabele en gevaarwaarden voor twee van de actieve gemeten variabelen.

Bij het toevoegen van de 3500/45 Position Monitor aan een bestaand 3500-systeem zijn de volgende firmware- en softwareversies of een latere versie vereist:

3500/20 RIM Firmware rev. G

3500 Configuratiesoftware 2.41

3500 Gegevensverwerving 2.20

3500 Operator Display 1.20

3500/93 Display Interface Module 135799- 01

Firmware-omwenteling G

Voor Valve Position met RPT moet u beschikken over 3500 Configuration Software 3.00 of hoger.
