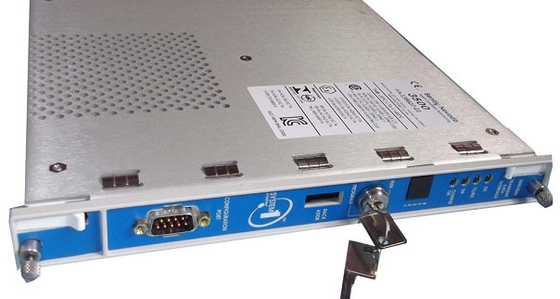

Bently Nevada 3500/22M 138607-01 standaard transiënte data-interfacemodule

Bently Nevada3500/22M 138607-01 Standaard interfacemodule voor tijdelijke gegevens

Productgegevens:

Aanvullende informatie:

Beschrijving:

De 3500 Transient Data Interface (TDI) is de interface tussen het 3500-bewakingssysteem en de Bently Nevada® System 1® machinebeheerssoftware.De TDI combineert de capaciteit van een 3500/20 Rack Interface Module met de gegevensverzamelbaarheid van een communicatieprocessor zoals TDXnet. TDI werkt in de RIM-slot van een rack 3500 in combinatie met de M-series-monitors (3500/40M, 3500/42M, enz.).) om continu steady-state- en transiente golfvormgegevens te verzamelen en deze gegevens door te geven via een Ethernet-link naar de hostsoftware. Statische gegevensopname is standaard bij de TDI, maar met behulp van een optionele Channel Enabling Disk kunnen ook dynamische of voorbijgaande gegevens worden vastgelegd.TDI heeft verbeteringen aangebracht op verschillende gebieden ten opzichte van eerdere communicatieprocessors..

TDI biedt bepaalde functies die gemeenschappelijk zijn voor het hele rack, maar het TDI maakt geen deel uit van het kritische monitoringspad en heeft geen invloed op de goede en normale werking van het totale monitoringssysteem.Eén TDI of RIM per rek vereistDe TDI heeft slechts één slot in het rek en bevindt zich altijd in slot 1 (naast de voedingsmiddelen).

Voor Triple Modular Redundant (TMR) -toepassingen vereist het 3500-systeem een TMR-versie van de TDI.de TMR TDI voert ook “monitorkanaalvergelijking” uit. De 3500 TMR-configuratie voert de controle van de stemming uit met behulp van de in de monitoropties gespecificeerde opstelling.de TMR TDI vergelijkt continu de uitgangen van drie (3) redundante monitorsAls de TMR detecteert dat de informatie van een van deze monitors niet langer gelijkwaardig is (binnen een geconfigureerd percentage) aan de andere twee, wordt de informatie van de andere monitoren gebruikt.het zal de monitor markeren als een fout en een evenement plaatsen in de System Event List.

Gebruikt voor het plaatsen van rack 3500 in de modus RUN of in de modus PROGRAM.De programma-modus maakt de normale werking van het rack mogelijk en ook de lokale of externe rackconfiguratieDe sleutel kan in beide posities van het rek worden verwijderd, zodat de schakelaar in de RUN- of de PROGRAMM-positie kan blijven.Met het sluiten van de RUN-positie kunt u onbevoegde rackconfiguratie beperkenDe vergrendeling van de schakelaar in de PROGRAMM-positie maakt het mogelijk om een rack te allen tijde op afstand te herconfigureren.

Relais om aan te geven wanneer het rack 3500 normaal werkt of wanneer er een storing is gedetecteerd in het rack. Gebruiker kan een “OPEN” of “CLOSED”-contact selecteren om een NOT OK-toestand aan te kondigen.Deze relais werkt altijd als “Normaal aangedreven”.

Deze schijf wordt gebruikt om het aantal kanalen van dynamische gegevens dat de TDI zal ondersteunen in te schakelen; dynamische gegevens verwijst naar de mogelijkheid om golfvormen te verzamelen.Steady-State-punten zijn kanalen die golfvormgegevens verzamelen, hetzij als gevolg van een softwarecommando, hetzij als gevolg van een alarmbereik, en ondersteunt daarom huidige waarden, geplande golfvormopslag en alarmmegevensopslag.Transiente punten bieden alle functie van een steady-state punt met de extra mogelijkheden van golfvorm verzameling als gevolg van parameter variaties zoals machine snelheid.
