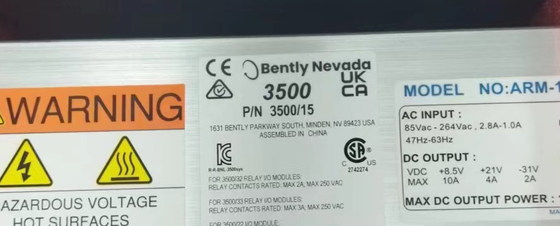

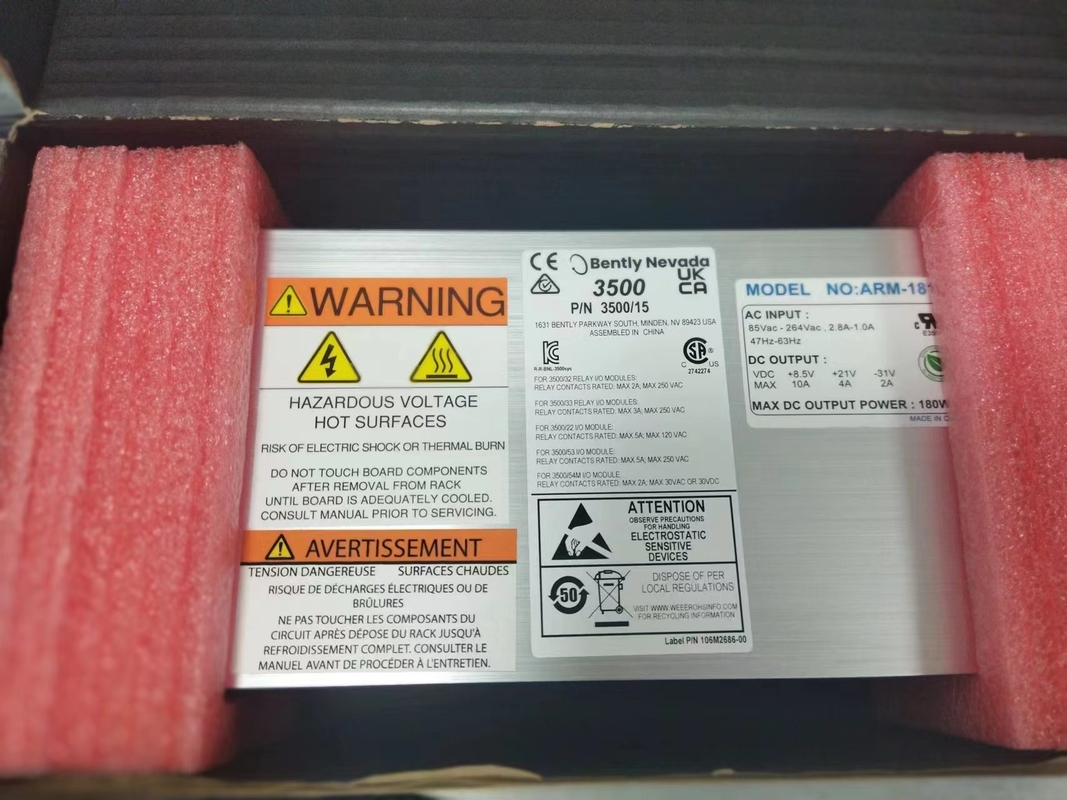

Bently Nevada 3500/15 106M1079-01 Stroomvoorziening Universele AC-stroomvoorziening

Bently Nevada3500/15 106M1079-01 Stroomvoorziening Universele AC-stroomvoorziening

Productgegevens:

Aanvullende informatie:

Beschrijving:

Het 3500-systeem biedt een continue online-bewaking die geschikt is voor toepassingen op het gebied van machinebescherming.en is ontworpen om te voldoen aan de eisen van de API 670-norm van het American Petroleum Institute voor dergelijke systemenDe modulaire rackontwerp van het systeem omvat de volgende componenten:

3500/05 Instrumentenrek (vereist)

Een of twee 3500/15 stroomvoorzieningen (vereist)

Module 3500/22M Transient Data Interface (TDI) (vereist)

Een of meer 3500/XX-monitormodules (vereist)

Een of meer 3500/32M (4-kanaal) of 3500/33 (16-kanaal) relaiemodules (facultatief)

Eén of twee modules van de 3500/25 Keyphasor* (optioneel)

Een of meer Communication Gateway-modules van 3500/92 (facultatief)

Input/Output (I/O) -modules (vereist)

3500/94M VGA-scherm (optioneel)

Interne of externe intrinsieke veiligheidshindernissen of galvanische isolatoren voor installaties in gevaarlijke gebieden (facultatief)

3500 System Configuration Software (vereist) Systemcomponenten worden nader beschreven in de volgende sectie en in hun afzonderlijke gegevensblad.

De 3500/15 Power Supply kan worden besteld voor ac- of dc-invoervermogen, waardoor compatibiliteit met spanningsbronnen wereldwijd wordt geboden.De 3500 Rack kan werken met één enkele stroomvoorziening, of dubbele voedingssystemen kunnen worden gebruikt om redundantie te bieden voor situaties die een stroomonderbreking niet kunnen verdragen.

Dubbele voedingsmiddelen bevinden zich in de bovenste en onderste posities van de linkerste rack slot.de primaire (laagere) voeding kan werken met een vermogen van 120 Vac, terwijl de back-up (boven) voeding kan worden aangedreven door een ononderbroken 24 Vdc-bron.

Elke voeding kan afzonderlijk stroom leveren aan het hele rack en zijn modules.de onderste stroomtoevoer fungeert als primaire stroomvoorziening voor het rek terwijl de bovenste stroomtoevoer fungeert als back-up, gereed om onmiddellijk en automatisch te werken als de primaire rackvoorziening zonder de rackfuncties te onderbreken indien de primaire voorziening uitvalt.

De module 3500/15 Power Supply heeft zelfcontrolefuncties waarmee kan worden bepaald of alle uitgangsspanningen binnen de specificaties liggen.De module geeft dit door middel van een groene Supply OK LED op het frontpaneel van de voedingsbron.
