Bently Nevada 330980-71-CN 3300 XL NSv-nabijheidstransducersysteem

Bently Nevada330980-71-CN 3300 XL NSv Proximity Transducer-systeem

Productgegevens:

Aanvullende informatie:

Beschrijving:

De voornaamste toepassingen van het 3300 XL NSv Transducer System zijn voor gebieden waar de tellerboring,zicht- of achteruitkijkbeperkingen beperken het gebruik van standaard Bently Nevada 3300 en 3300 XL 5 en 8 mm Transducer SystemsHet is ook ideaal voor kleine doelwittoepassingen, zoals het meten van radiale trillingen op assen kleiner dan 51 mm (2 in) of axiale positie op vlakke doelen kleiner dan 15 mm (0,6 in).Het wordt voornamelijk gebruikt in de volgende toepassingen op met vloeistof gefilmde lagers waar een kleine as of verminderd zicht aanwezig is::

l Radial vibration and radial position measurements l Axial (thrust) position measurements l Tachometer and zero speed measurements l Phase reference (Keyphasor signals) The 3300 XL NSv Transducer System design allows it to replace both the 3300 RAM Transducer Systems and the 3000-series or 7000-series 190 Transducer SystemBij upgrades van het 3300 RAM-systeem naar het 3300 XL NSv-systeem kan gebruik worden gemaakt van de bestaande sonde, verlengkabel en monitoringsysteem met 3300 XL NSv Proximitor Sensor.Upgrades van de 3000-serie of 7000-serie Transducer System moet de sonde vervangen, verlengkabel en Proximitor Sensor met NSv-componenten.

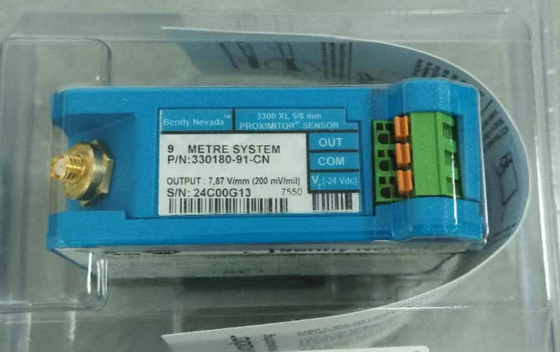

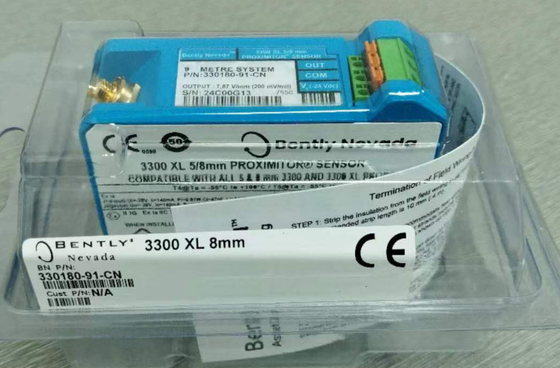

De 3300 XL NSv Proximitor Sensor heeft vergelijkbare functies als de 3300 XL 8 mm Proximitor Sensor.Het dunne ontwerp stelt de gebruiker in staat om het te monteren in een DIN-spoorinstallatie met een hoge dichtheid of in een meer traditionele panelenmontageconfiguratie. Verbeterde RFI/EMI-immuniteit stelt de 3300 XL NSv Proximitor Sensor in staat om Europese CE-keuringen te verkrijgen zonder speciale montageoverwegingen.Deze RFI-immuniteit voorkomt ook dat nabijgelegen hoge frequentie radiosignalen het transducer systeem nadelig beïnvloedenDe SpringLoc-terminalstrips op de Proximitor-sensor vereisen geen speciale installatietools en vergemakkelijken snellere, zeer robuuste veldkabels.

De 3300 NSv sonde en verlengkabel zijn mechanisch en elektrisch compatibel en uitwisselbaar met de vorige 3300 RAM proximity probe en verlengkabel van Bently Nevada.De NSV-sonde heeft een verhoogde chemische weerstand vergeleken met de 3300 RAM-sonde., waardoor het in veel procescompressortoepassingen kan worden gebruikt.De zijkant-zicht kenmerken van de 3300 NSv sonde zijn ook superieur aan die van de 3000-serie 190 sonde bij gaping de 3300 NSv sonde op dezelfde afstand van de sonde doel.

De 3300 NSv-sonde is verkrijgbaar in verschillende sondekastconfiguraties, waaronder gepantserde en niet-pantserde 1⁄4 -28, 3⁄8 -24, M8 X 1 en M10 X 1 sondedraden.De omgekeerde montage 3300 NSv sonde komt standaard met ofwel 3⁄8 -24 of M10 X 1 dradenAlle componenten van het transducer-systeem zijn voorzien van vergulde Messing ClickLocconnectors.De gepatenteerde TipLocmolding methode zorgt voor een robuuste band tussen de punt van de sonde en de sonde lichaamHet gepatenteerde CableLocdesign van Bently Nevada zorgt voor een trekkracht van 220 N (50 lb) en bevestigt de sonde kabel stevig aan het puntje van de sonde.Het wordt aanbevolen verbindingsbeschermers te gebruiken bij de verbinding van de sonde met de verlengkabel.De connectorbeschermers voorkomen dat de meeste vloeistoffen de ClickLoc-connectoren binnendringen en het elektrische signaal negatief beïnvloeden.
