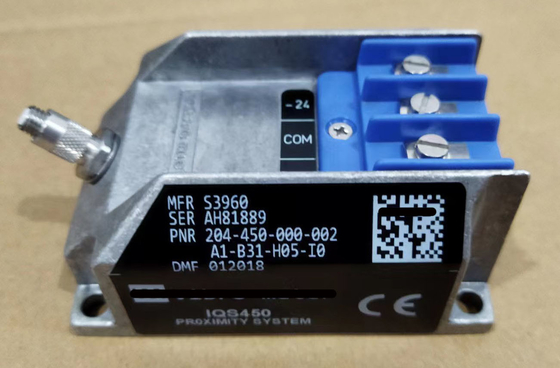

IQS450 204-450-000-001 Signaalconditioneringsmeetsysteem voor de nabijheid

IQS450 204-450-000-001Signalconditioner-nabijheidsmetingssysteem

Productgegevens:

Aanvullende informatie:

Beschrijving:

De IQS 450 signaalconditioner werkt bij omgevingstemperaturen tot 85°C, maar daarvoor moet de maximale ingangsspanning worden verlaagd.Voerspanning en max.. voedingsspanning, zoals weergegeven op de volgende grafiek.

Dit nabijheidsmetingssysteem maakt een contactloze meting mogelijk van de relatieve verplaatsing van bewegende machineelementen.

Het systeem is gebaseerd op een TQ403 niet-contact sensor en een IQS450 signaalconditioner.Het systeem geeft een spanning of een stroom die evenredig is met de afstand tussen de punt van de omvormer en het doel, zoals een machineas.

Het actieve deel van de transducer is een draadspel die in de punt van het apparaat wordt gegoten.

Spanningsuitgang, 3-draadconfiguratie

• Spanning bij min. GAP: -1,6 V

• Spanning bij max. GAP: -17,6 V

• Dynamisch bereik: 16 V

• Uitgangsimpedantie: 500 Ω

• Kortsluitingstroom: 45 mA

Stroomuitgang, 2-draadconfiguratie

• Stroom bij min. GAP: 15,5 mA

• Stroom op max. GAP: 20,5 mA

• Dynamisch bereik: 5 mA

Uitgangscapaciteit: 1 nF

Uitgangsinductantie: 100 μH
