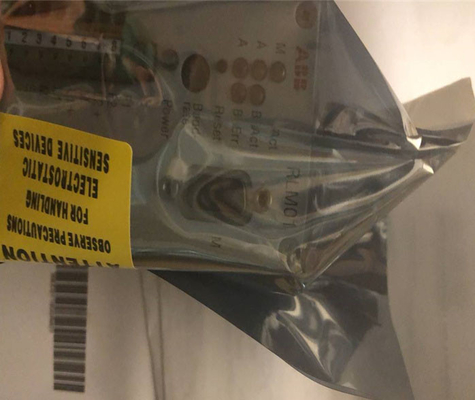

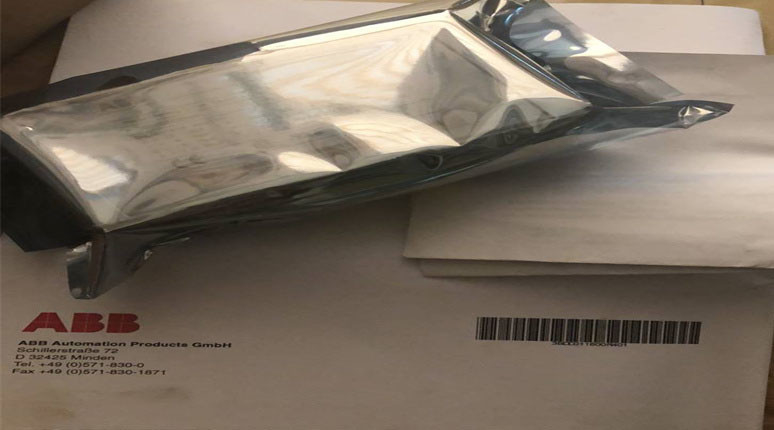

ABB RLM01 3BDZ000398R1 PROFIBUS redundantie linkmodule RLM01 Advant 800xA

ABB RLM01 3BDZ000398R1 PROFIBUS Redundancy Link Module Advant 800xA

Productgegevens:

Aanvullende informatie:


Beschrijving:

Veldapparaten die alleen zijn uitgerust met een enkele PROFIBUS DP-interface, kunnen worden geïntegreerd in het redundante PROFIBUS-netwerk met behulp van de Redundancy Link Module RLM01.het omzet twee redundante lijnen in één PROFIBUS DP-lijn of vice versaDe RLM01 versterkt de signaalvorm en de amplitude van de inkomende gegevens en controleert de activiteiten en de foutstatus van alle drie de lijnen.

De RLM01-module kan direct naast een master, voor een bussegment met meerdere slaven of voor een individuele slaaf worden geplaatst.Verscheidene PROFIBUS-stations met overbodige koppelingen kunnen rechtstreeks worden aangesloten op de PROFIBUS die door RLM01 overbodig is gemaakt. Stations met slechts één interface kunnen worden geplaatst op de lijn A of op de lijn B. Elke RLM01 PROFIBUS-interface kan tot 31 PROFIBUS-stations bedienen.

Lijnredundantie:
De module versterkt de signaalvorm en de amplitude van de ontvangen gegevens en controleert alle drie de lijnen met betrekking tot activiteit en storingen.Alle herkende storingen worden aangegeven met behulp van een LED op het voorpaneelVoor diagnostische doeleinden zijn geschikte berichten beschikbaar en kunnen op de 8-pool terminal strip worden opgenomen.

Het combineren van overbodige lijnen:
De gegevens die als eerste via lijn A of lijn B (zie diagram hierboven) met het juiste begin van het frame arriveren, worden doorgestuurd naar verbinding M.de lijn A of de lijn B wordt willekeurig geselecteerdAls er een fout wordt gedetecteerd op lijn A, schakelt de besturingslogic over naar lijn B, die nog steeds beschikbaar is.

Een niet-redundante lijn splitsen:
Gegevens die via lijn M met de juiste start van het frame komen, worden parallel aan de andere twee verbindingen, A en B, doorgegeven.de besturingslogica geeft geen gegevens op A en B.
Voor een grotere beschikbaarheid van de RLM 01 zelf kan een redundante stroomtoevoer met 24 V gelijkstroom worden aangesloten.De monitoringslogic controleert of beide spanningen beschikbaar zijn en meldt eventuele storingen.
