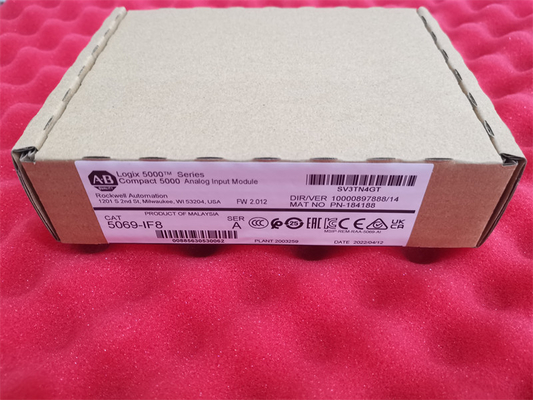

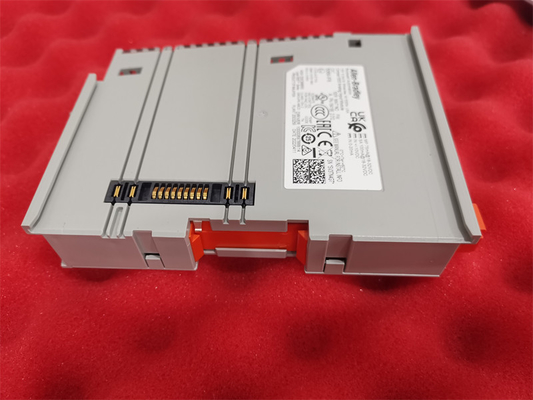

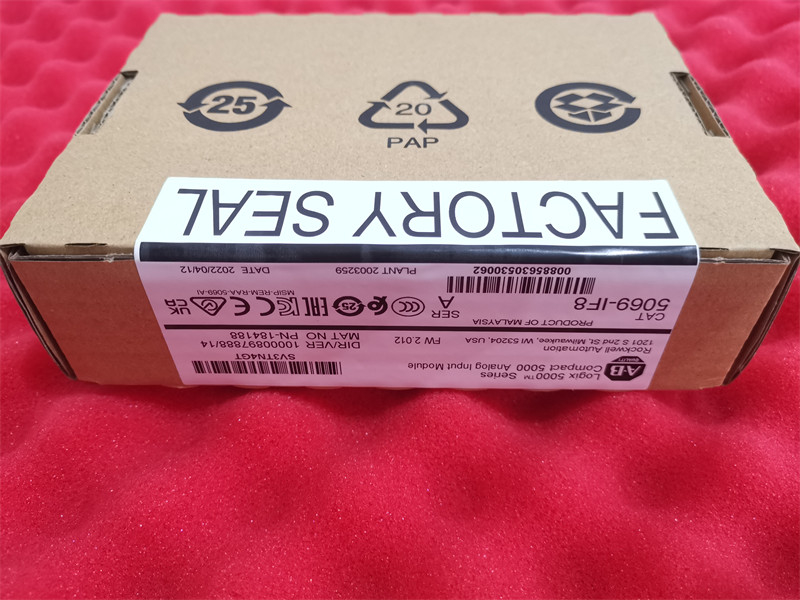

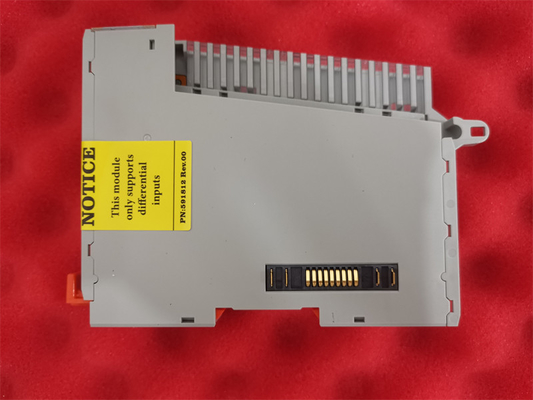

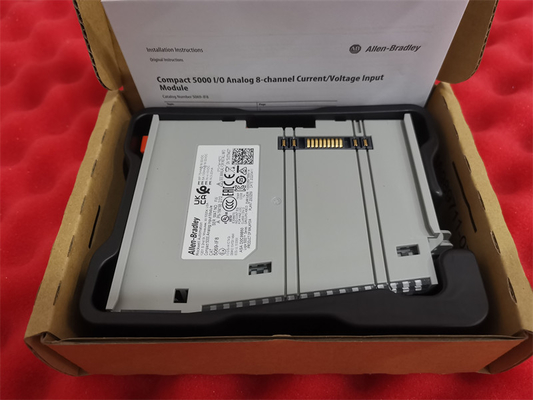

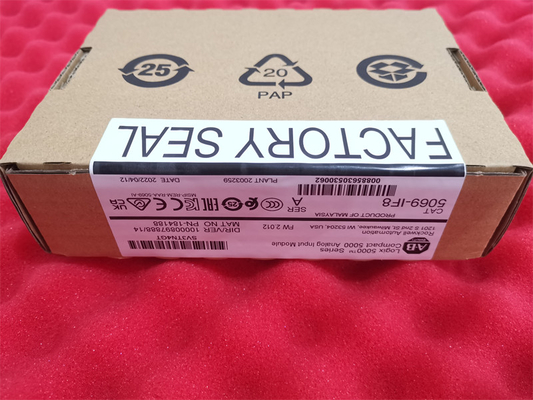

Allen-Bradley 5069-IF8 Acht (8) de differentiële analoge module van inputkanalen

De Allen-Bradley 5069-IF8 is een Compact 5000 I/O-module. Deze module is een analoge invoermodule met voornamelijk acht (8) differentiële invoerkanalen.0-10VDC en 0-5VDC indien van toepassing Stroomsignaalbereik 0-20 mA en 4-20 mA.

De 5069-IF8 wordt meestal gebruikt bij het koppelen van analoge sensoren en zenders.De omzetting wordt uitgevoerd via de Sigma-Delta Two 24-bit multiplexed Analog to Digital Converter (ADC)De geconverteerde gegevens worden opgeslagen in IEEE 32-bits floating point dataformaat. De geconverteerde digitale gegevens kunnen verder worden verwerkt om Onboard data alarmeren mogelijk te maken,Scaling naar technische eenheden en real-time kanaalsampling.

Deze module heeft een scantijd van 625 μs per kanaal en 2,5 ms per groep. 500, 1000, 2500, 5000, 10000, 15625, 25000, 31250, 62500 Hz.Deze filterinstellingen worden meestal gebruikt om gegevens te lineariseren, vooral invoergegevens die onregelmatig zijn en snel veranderen binnen een korte periodeDeze module is bovendien geschikt voor gebruik met een Highway Adressable Remote Transducer (HART) -terminal.resistor in de stroomlus voor HART-transmitterconformiteitDeze module heeft ingebouwde overspanningsbescherming en open circuit detectie. Open circuit detectie wordt gedetecteerd wanneer het signaalniveau onder een bepaald niveau zoals + volle schaal,< 2 s voor spanning en 4...20 mA, < 2 s.

De gemeenschappelijke modusspanning van deze module is +/- 10 V.Het wordt ook geleverd met een maximale overspanningsbescherming van +/- 30 V gelijkstroom in zowel de spannings- als de stroommodus en met een maximale overstroombescherming van +/- 30 mA in de stroommodusDeze schijf wordt geleverd met 8 gele/rode I/O indicator LED's en 1 groene/rode module indicator LED's, het gebruikt een open type behuizing, en het is fabrieksgekalibreerd.Het MOD-vermogen of het modulebusvermogen van deze module heeft een spanningsbereik en een doorstroomspanningsbereik van 18-32 V gelijkstroom voor beide bereiken, de maximale stroom is 75 mA, en de maximale nominale stroom is 9,55 mA. De 5069-IF8-module heeft een sensor actuator (SA) Field Power spanningsbereik van 18-32V DC,het doorstroomspanningsbereik is 0-32V DC, de maximale veldkrachtstroom is 100 mA en de maximale nominale stroom van de module is 9,95 A. De maximale vermogensafvoer bedraagt 2,1 W in spanningsmodus en 2,4 W in stroommodus,terwijl de maximale warmteafvoer 7 is.2 BTU/uur bij spanningsmodus en 8,2 BTU/uur bij stroommodus. Het werkt ook het beste bij een temperatuur van 0-60 oC en kan worden opgeslagen bij een temperatuur van -40-85 oC.
