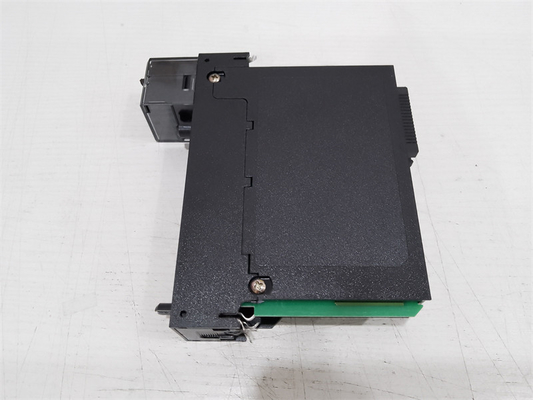

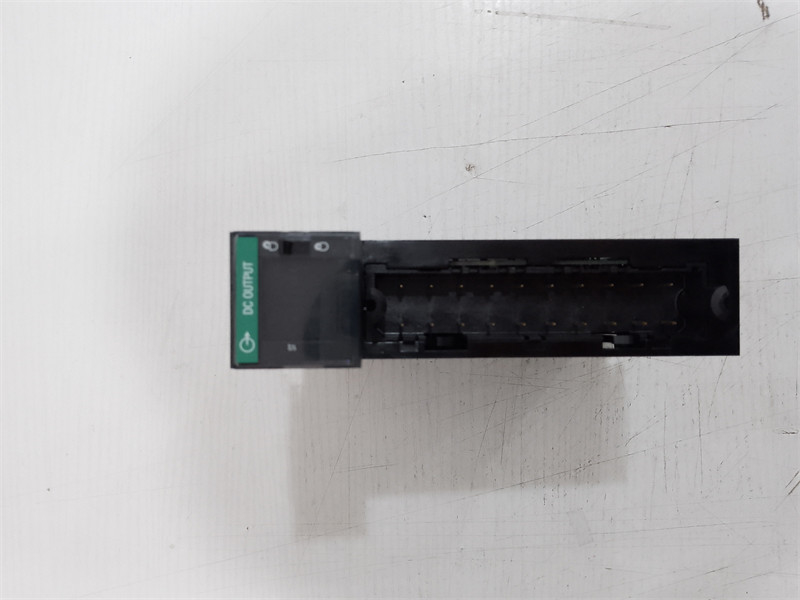

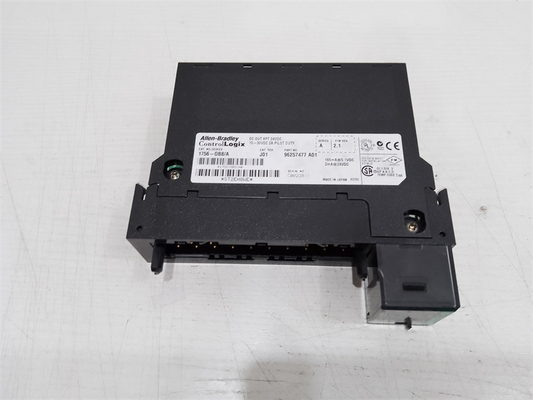

Allen-Bradley 1756-OB8 ControlLogix Digitale gelijkstroom 8 outputmodule 24VDC

De Allen-Bradley 1756-OB8 is een discrete uitgangsmodule van ControlLogix. Deze module levert een uitgangsspanning van 10-30 VDC met een nominale waarde van 24 VDC.Het wordt gebruikt om elektrische ladingen die werken in gelijkstroomspanningen evenals wisselstroomladingen te energiëren, gebruikt met een tussenliggende schakeling.

The 1756-OB8 is a single slot module that occupies any available slot of the chassis except the left-most slot which is intended for the ControlLogix processor or ControlLogix communication adapter / scanner moduleHet is compatibel als lokaal I/O-component of als onderdeel van een gedistribueerd I/O-systeem.Het kan worden geïnstalleerd op elk beschikbaar 1756-ControlLogix chassis en werken langs standaard of stroomvoorziening modules.

De 1756-OB8 heeft een backplane stroomopname van 165 mA bij 5,1 VDC en 2 mA bij 24 VDC, terwijl het totale backplane vermogen 0,89 W is en vermogensafvoer van 2,5 W @ 60 ° C (140 ° F) en warmteafvoer van 8.53 BTU/u. Elk kanaal van deze uitgangsmodule kan tot 2 ampère @ 60 °C (140 °F) en 8 ampère @ 60 °C (140 °F) per module leveren.

Deze module maakt gebruik van een verwijderbaar eindblok (RTB) om elk kanaal van de module aan de elektrische belastingen te verbinden.Compatibele RTB's zijn 1756-TBNH en 1756-TBSH, terwijl de juiste RTB-keying door de gebruiker wordt bepaaldMechanische toetsen.

Het wordt ingevoerd in de hardwareconfiguratie waar moduleparameters en eigenschappen verder kunnen worden gewijzigd/ Sommige van deze parameters zijn Request Packet Interval (RPI), filtertijd,module remming en vele anderen.

Deze module maakt gebruik van een Removable Terminal Block (RTB) die zowel de 1756-TBNH als de 1756-TBSH (20-pins RTB) kan zijn.alleen luisteren - rack optimalisatie, uitgangsgegevens, alleen-luister-uitgangsgegevens en geplande uitgangsgegevens.

De 1756-OB8-module heeft een spanningscategorie van 12/24 volt gelijkstroombron en een werkbereik van 10 tot 30 volt gelijkstroom.,met een maximale dissipatie van 2,5 W bij 60 graden Celsius en een thermische dissipatie van 8,53 BTU/uur.De maximale leeglopende stroom van deze module is 1 mA per punt en tijdens een open stroomHet heeft ook een maximale stroom van 2 A per punt bij 60 graden Celsius en een maximale stroom van 8 A bij 60 graden Celsius per module.De overspanningsstroom per punt is 4 A voor elk 10 ms die herhaald kan worden elke 1 s bij 60 graden Celsius en de minimale belastingstroom is 2 mA per punt. De isolatie spanning van de module is continu op 250V. Deze module stelt u ook in staat om toestanden in Foutmodus per punt en toestanden in Programmmodus per punt te wijzigen.De keuzes voor beide zijn Hold Last StateTemperatuurbereiken voor de 1756-OB8-module zijn 0 tot 60 graden Celsius in bedrijf en -40 tot 85 graden Celsius wanneer deze niet in bedrijf is.Het heeft ook een maximale omringende luchttemperatuur van 60 graden Celsius en een relatieve vochtigheid van 5% tot 95%.
