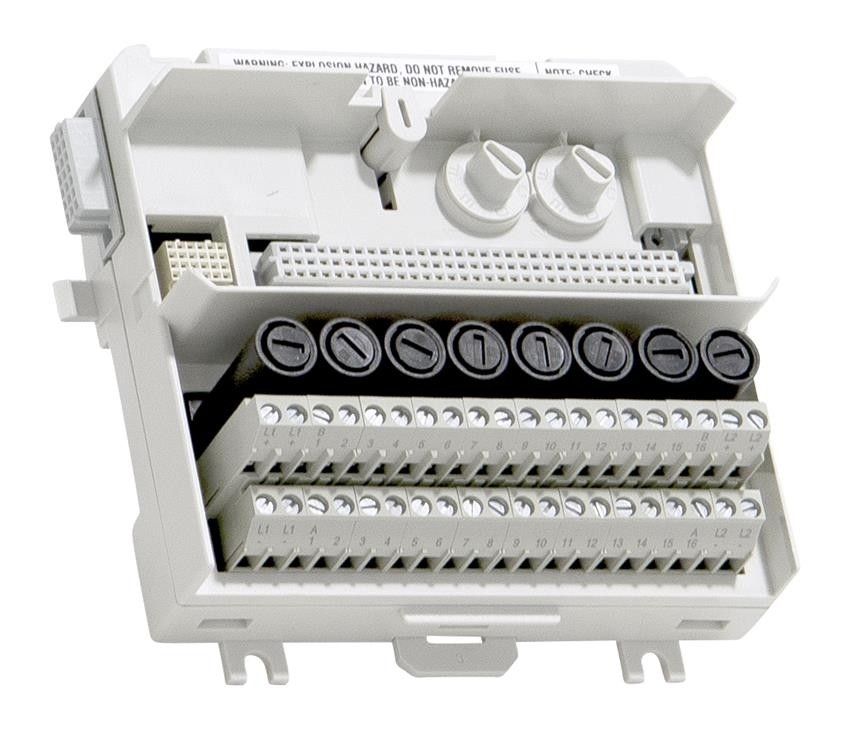

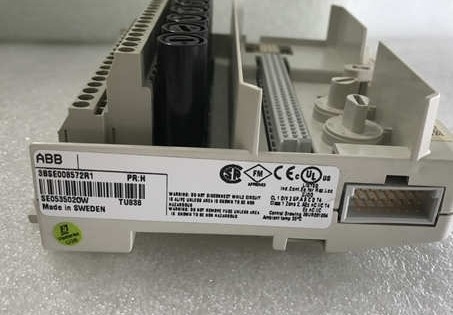

ABB TU838 3BSE008572R1 Uitgebreide terminal blok beëindigingseenheid

ABB TU838 3BSE008572R1 Uitgebreide terminal blok beëindigingseenheid

Productgegevens:

Aanvullende informatie:

Beschrijving:

De TU838 MTU kan maximaal 16 I/O-kanalen hebben. De maximale nominale spanning is 50 V en de maximale nominale stroom is 3 A per kanaal. De MTU verdeelt de ModuleBus naar de I/O-module en naar de volgende MTU.Het genereert ook het juiste adres van de I/O-module door het verschuiven van de uitgaande positie signalen naar de volgende MTUDe MTU kan worden gemonteerd op een standaard DIN-rail. Het heeft een mechanische sluiting die de MTU aan de DIN-rail sluit. De ABB TU838 is een MTU ontworpen voor het System 800xA-verdeeld besturingssysteem van ABB.

De TU838 MTU (Module Termination Unit) is ontworpen om de distributie van ModuleBus naar I/O-modules en daaropvolgende MTU's in industriële automatiseringssystemen te vergemakkelijken.Het speelt een cruciale rol bij het genereren van correcte adresseringssignalen voor I/O-modules door het verschuiven van uitgaande positiesignalen naar de volgende MTU. Twee mechanische toetsen worden gebruikt om de MTU voor verschillende soorten I/O-modules te configureren. Dit is slechts een mechanische configuratie en heeft geen invloed op de functionaliteit van de MTU of de I/O-module.Elke sleutel heeft zes posities., wat een totaal aantal van 36 verschillende configuraties geeft.

Het biedt connectiviteit voor maximaal 16 I/O-kanalen tussen veldapparaten en het besturingssysteem.16 signaalterminalsDeze module is ontworpen voor horizontale montage.De module maakt gebruik van standaardcommunicatieprotocollen om een efficiënte gegevensuitwisseling met het 800xA-systeem te garanderen.Het werkt volgens specifieke spannings- en stroomspecificaties, die in de technische documentatie worden beschreven.

De TU813 is een 8-kanaal 250 V compacte module terminatie-eenheid (MTU) voor de S800 I/O. De TU813 heeft drie rijen crimp-snap-in connectoren voor veldsignalen en process power verbindingen.De MTU is een passieve eenheid die wordt gebruikt voor de aansluiting van de veldbedrading op de I/O-modulesHet bevat ook een deel van de ModuleBus. De maximale nominale spanning is 250 V en de maximale nominale stroom is 3 A per kanaal. De MTU verdeelt de ModuleBus naar de I/O-module en naar de volgende MTU.Het genereert ook het juiste adres van de I/O-module door het verschuiven van de uitgaande positie signalen naar de volgende MTU.

De ABB TU838 (3BSE008572R1) is een gespecialiseerde input/output module die is ontworpen voor gebruik in het ABB 800xA besturingssysteem.Deze module speelt een cruciale rol bij de automatisering van industriële processen en is vooral geschikt voor complexe toepassingen in sectoren als elektriciteitsopwekkingDe TU838-module maakt deel uit van de System 800xA-familie en is ontworpen om naadloze communicatie tussen veldtoestellen en het besturingssysteem te vergemakkelijken.Het is geoptimaliseerd voor het verwerken van verschillende soorten signalen, waardoor flexibiliteit en aanpassingsvermogen in diverse industriële omgevingen worden gewaarborgd.

Datasheetlink:

ABB TU838 3BSE008572R1.
