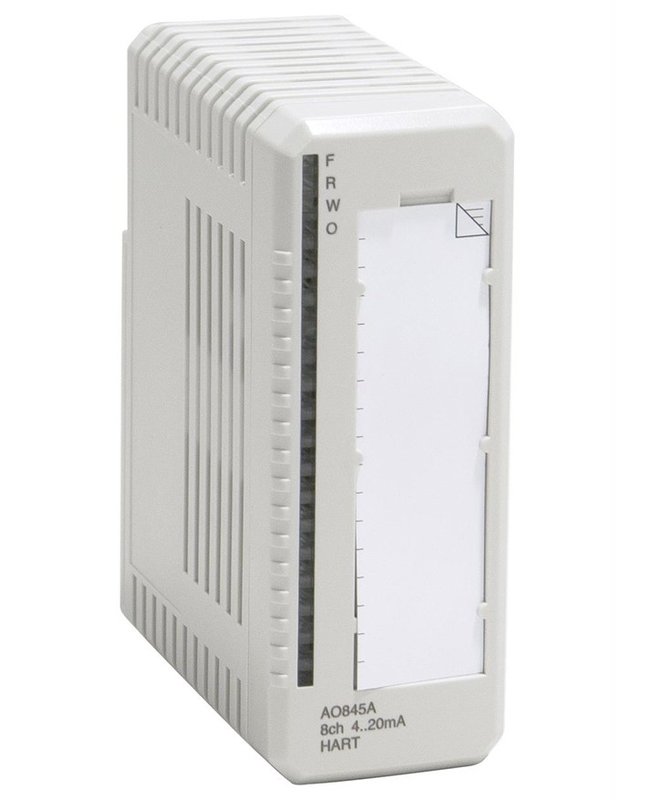

ABB AO845A 3BSE045584R1 Analoog uitgangsmodule S/R HART 8 kanalenmodule

ABB AO845A 3BSE045584R1 Analoog uitgangsmodule S/R HART 8 kanalenmodule

Productgegevens:

Beschrijving:

Er wordt een externe kanaalfout gerapporteerd (alleen bij actieve kanalen) indien de processtroomvoorziening die de uitgangscircuits voert, te laag is;of de uitgangsstroom kleiner is dan de ingestelde uitgangswaarde en de ingestelde uitgangswaarde > 1 mA (open circuit).

Intern kanaalfout wordt gerapporteerd als het uitgangscircuit de juiste stroomwaarde niet kan geven.

ABB AO845A 3BSE045584R1 Analoog Output Redundant of single 1×8 ch HART. 4..20 mA, 12 bit, 0.1%, RLmax 750 ohm, Nominale isolatie. 50 V. Geavanceerde onboard diagnostics. Gebruik Module Termination Unit TU810, TU812,TU814, TU830, TU833, TU842, TU843. distributed and modular process I/O system that communicates with parent controllers and PLCs over industry-standard fieldbus technology and therefore can be used with a wide range of process controllers from ABB and other vendors.

ABB 800XA is een digitale uitvoermodule die een belangrijk onderdeel is van het ABB DCS-systeem.gegevensbeheer en visualisatieHet is zeer aanpasbaar en kan voldoen aan de behoeften van elk type applicatie. Met ABB 800XA kunt u gerust zijn in de wetenschap dat uw procescontrole, asset optimalisatie, veiligheid,veiligheidDe AO845/AO845A 3BSE045584R1 Analoog Output Module biedt uitstekende prestaties.betrouwbaarheid en flexibiliteit voor de meest veeleisende toepassingenABB 800XA is de perfecte keuze voor elke industrie die op zoek is naar een digitale uitvoer module die betrouwbaar, nauwkeurig en gemakkelijk te gebruiken is.

De AO845A/AO845 Analog Output Module voor enkelvoudige of redundante toepassingen heeft 8 unipolaire analoge uitgangskanalen.De module heeft HART-pass-through-functionaliteit. Alleen punt-tot-puntcommunicatie wordt ondersteund. Het uitgangsfilter moet worden ingeschakeld op kanalen die worden gebruikt voor HART-communicatie.De TU830/ TU833 Extended MTU en de TU810 (of TU814) Compact MTU maken draadverbinding met de apparaten mogelijk zonder extra terminalsDe TU812 Compact MTU heeft een D-Sub 25 pin (mannelijke) connector voor aansluiting op het proces.TU842/TU852 voor montage op een horizontale DIN-spoor en TU843 voor montage op een verticale DIN-spoorAls HART wordt gebruikt, zijn afgeschermde veldkabels voor procesverbindingen vereist.

AO845A behoort tot de S800 I/O-familie. S800 I/O met Fieldbus Communication Interface CI801 en I/O-modules gemonteerd op Compact Type Termination Units.De S800 I/O wordt gedistribueerd als modulaire I/O die communiceert met talrijke controllers via de Advant Fieldbus 100 (AF100)De S800 I/O biedt een gemakkelijke installatie van de I/O-modules en de proceskabels.Het is zeer gemoduleerd en flexibel, zodat I/O-modules kunnen worden gecombineerd om te voldoen aan vele toepassingenDe S800 I/O kan in vele configuraties worden gemonteerd om aan de meeste eisen te voldoen.

Datasheetlink:

ABB AO845A 3BSE045584R1.pdf
