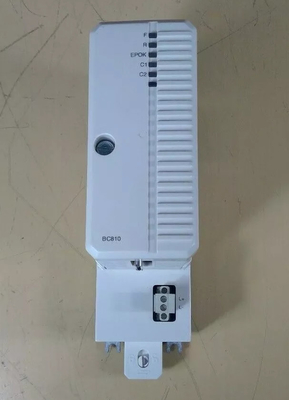

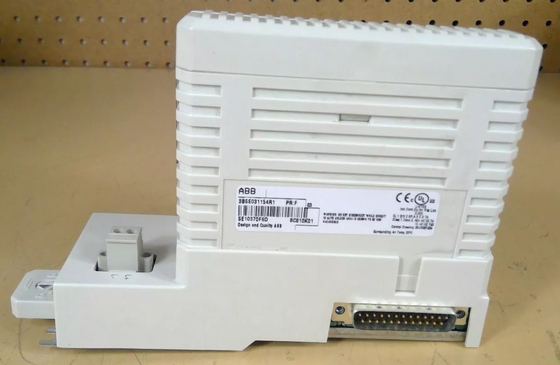

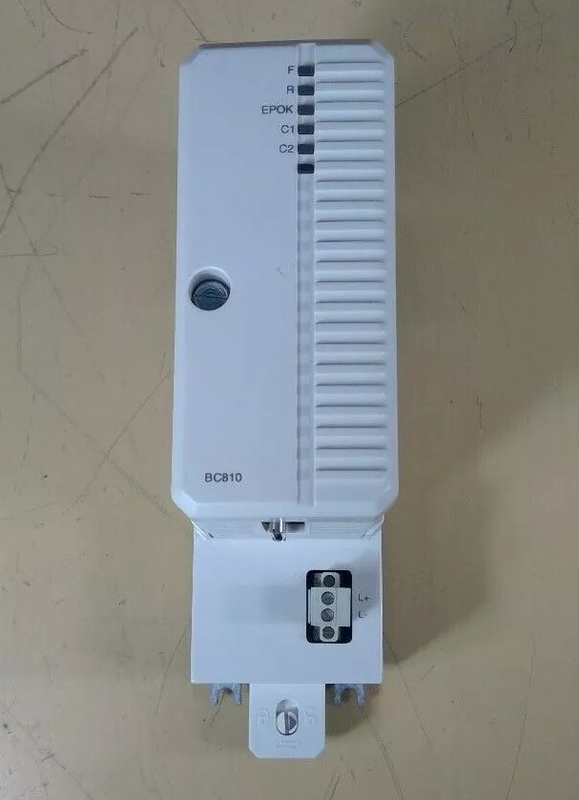

ABB BC810K02 3BSE031155R1 3BSE038692R1 CEX-bus interconnectie-eenheid

ABB BC810K02 3BSE031155R1 3BSE038692R1 CEX-bus Interconnection Unit

Productgegevens:

Beschrijving:

De BC810-eenheid bestaat uit twee basisonderdelen: een basisplaat (TP857) en een stroomvoorziening/logisch bord.Het is geaard aan de DIN-rail door metalen delen van de behuizingDe stroomvoorziening en de logica bevatten de +3,3 V converter, logica, stuurprogramma's voor de interconnectie CEX-Bus,en de connector voor de verbindingskabelDe BC810 kan worden gebruikt met PM857, PM861A, PM862, PM863, PM864A, PM865, PM866, PM866A, PM867 en PM891.

In een volledig redundant systeem met twee onderling verbonden BC810- en primaire/back-up CPU-paren ondersteunt de BC810 online vervanging van de CPU-basisplaat zonder het CEX-verkeer te verstoren.Als de BC810 moet worden vervangenDe CEX-Bus wordt gebruikt voor het uitbreiden van de communicatiepoorten aan boord met communicatieinterface-eenheden.Het is ook mogelijk redundante communicatie-interfaces te gebruiken op de CEX-bus..

De CEX-Bus Interconnection-eenheid BC810 wordt gebruikt om de beschikbaarheid van de CEX-Bus te verhogen door deze in afzonderlijke segmenten te verdelen.Dit verbetert de beschikbaarheid van systemen met redundante communicatieinterfaces. BC810K02 heeft een redundant ontwerp, dat wil zeggen het aantal CPU's in de PLC is ten minste twee of meer. Dit ontwerp zorgt voor de betrouwbaarheid en stabiliteit van het systeem, omdat zelfs als een CPU faalt,de andere CPU kan blijven draaien en zorgen voor de normale uitvoering van het programma.

Collaboratieve verwerking: De functie van meerdere CPU's is het delen van de logische operaties, rekenoperaties, communicatiefuncties, enz. in het programma, dat wil zeggen, collaboratieve verwerking.De twee CPU's voeren elk één keer hetzelfde programma uit en vergelijken vervolgens de resultatenAls de resultaten consistent zijn, worden ze uitgebracht; als ze inconsistent zijn, wordt een van de resultaten geselecteerd voor uitgang (meestal geen uitgang of uitschakeling).Er zijn twee verschillende oscillators die hun gedrag kruis-controleerAls wordt gedetecteerd dat de andere partij niet in een bepaalde cyclus draait, gaat de CPU in een specifieke toestand.

De firmware controleert elke seconde de nauwkeurigheid van de twee oscillatoren.Sequentie controleert de uitvoering van verschillende delen van het besturingssysteem CPUAlle gebieden van het statisch geheugen, met inbegrip van het flashgeheugen en het RAM, worden gecontroleerd met behulp van cyclische redundantiecode (CRC) en dubbele code-uitvoering.Het dynamische geheugengebied is beschermd door dubbele code-uitvoering en wordt periodiek gecontroleerd..

Datasheetlink:

ABB BC810K02 3BSE031155R1.pdf
