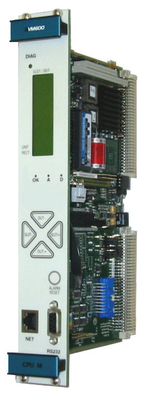

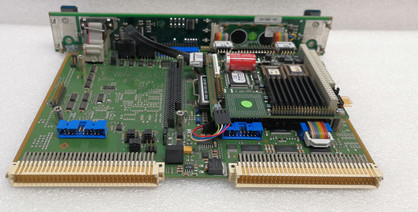

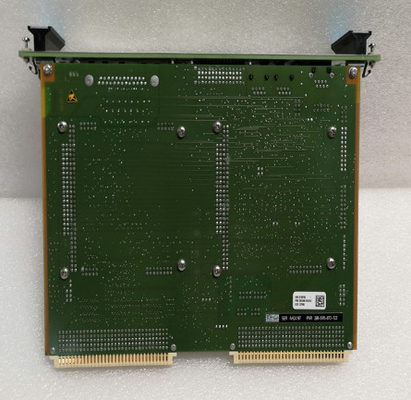

CPUM 200-595-072-122 I/O Card Rack Controller en Communicatie Interface Card

CPUM 200-595-072-122I/O-kaartrekcontroller en communicatieinterface-kaart

Productgegevens:

Beschrijving:

The CPUM and IOCN modular CPU card and input/output card is a rack controller and communications interface card pair that acts as a system controller and data communications gateway for a rack-based machinery protection system (MPS) and/or condition monitoring system (CMS) from product line.

Er zijn verschillende bewakingskaarten beschikbaar voor toepassingen op het gebied van machinesbescherming, conditiemonitoring en/of verbrandingsmonitoring.beschermingskaarten voor machines, zoals de MPC4/IOC4T beschermingskaarten en de AMC8/IOC8T analoge bewakingskaarten, en conditiebewakingskaarten zoals het XMV16/XIO16T-bewakingskaartpaar voor trillingen en het XMC16/XIO16T-bewakingskaartpaar voor verbranding.

Optioneel kan een CPUM-kaart worden uitgerust met een seriecommunicatiemodule (naast de CPU-module) om extra serieverbindingen te ondersteunen.Dit is de seriële redundante versie van de CPUM kaart.

De primaire Ethernet- en seriële verbindingen van de CPUM-module zijn beschikbaar via connectoren op het voorpaneel van de CPUM.de primaire Ethernet-verbinding kan worden gerouteerd naar een connector op het voorpaneel van het IOCN (in plaats van de connector op het CPUM)Wanneer de bijbehorende IOCN-kaart wordt gebruikt, zijn de secundaire Ethernet- en seriële verbindingen via connect beschikbaar.

Alle CPUM-kaarten zijn uitgerust met een CPU-module die twee Ethernet-verbindingen en twee seriële verbindingen ondersteunt.

Bestelgegevens

Verschillende versies van de CPUM-kaart kunnen vooraf geconfigureerd worden geleverd met verschillende configuraties, zoals aangeduid door de 9-cijferige code in het bestelnummer (610-1CC-CCC).

¥1CC-CCC ¥ vertegenwoordigt de verschillende configuraties die door een eindproduct kunnen worden gebruikt.610-100-000 komt overeen met de “standaard”-configuratie die wordt geüpload op een CPUM-kaart (200-595-0Ss-HHh), indien geen andere configuratie is gespecificeerd. Voor informatie over andere configuratie's, neem contact op met uw lokale vertegenwoordiger van Meggitt of met Meggitt SA voor meer informatie. Ss vertegenwoordigt de firmware (ingebedde software) versie en Hh de hardware versie van een kaart.S/H-inkrementen voor grote wijzigingen die van invloed kunnen zijn op de uitwisselbaarheid van het product en S/H-inkrementen voor kleine wijzigingen die geen invloed hebben op de uitwisselbaarheid.

VVV vertegenwoordigt de verschillende firmware- (ingebedde software) versies en hardware-versies die door een eindproduct kunnen worden gebruikt.
