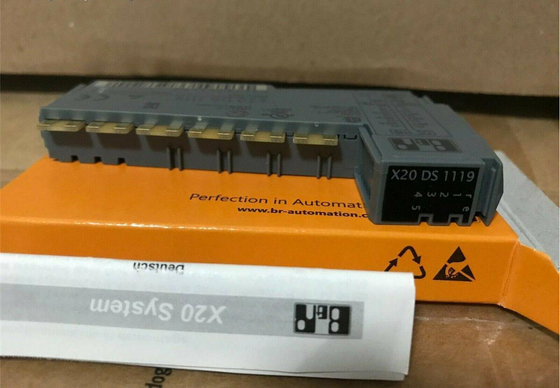

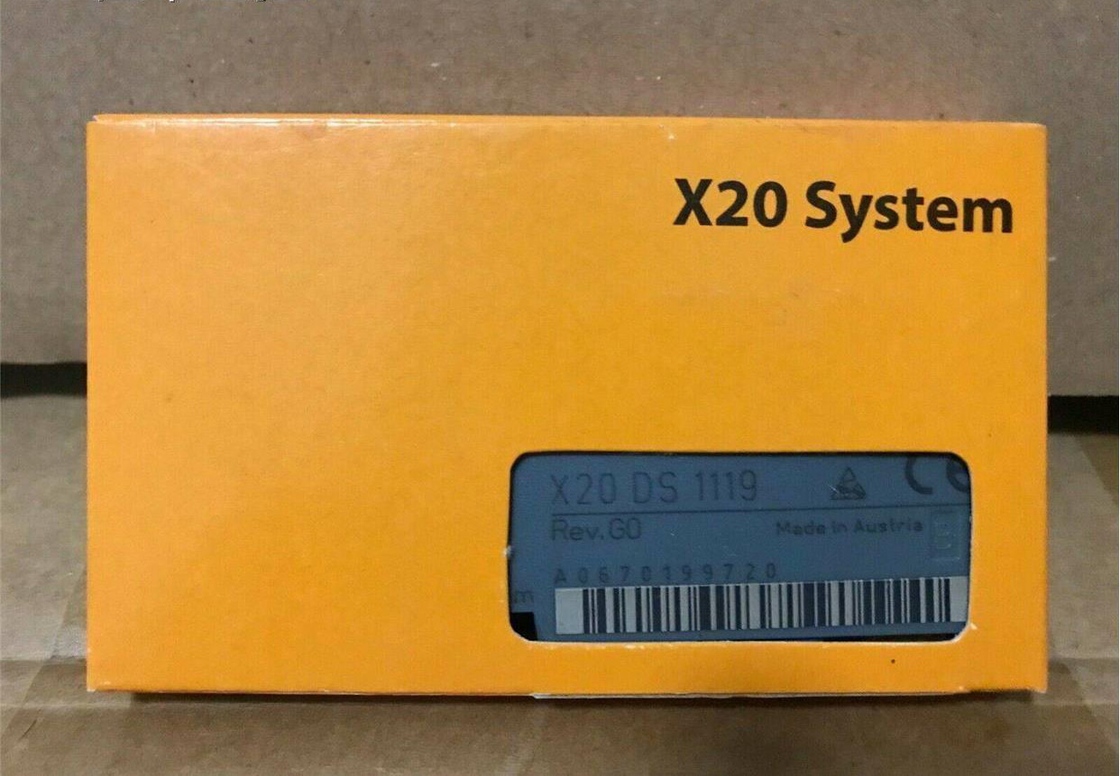

De Automatiseringsplc van X20DS1119 X20 B&R de Multifunctionele Module van de Digitaal Signaalbewerker

• 3 digitale 5 V-kanalen, configureerbaar als input of output
• 2 digitale 24 V voeren kanalen in
• 1 universeel tegenpaar (2 gebeurtenistellers, ab-tellers of up/down-tellers)
• Lineaire motiegenerator (A/B, richting/frequentie) met één verwijzingsimpuls
• De absolute codeur van SSI
• NetTimetimestamp: Inputgegevens, doelpositie, positieverandering, randverandering, tegenverandering

Deze module is een multifunctionele module van de digitaal signaalbewerker. Het kan uiterst buigzaam voor een grote verscheidenheid van taken worden gebruikt die digitaal signaalverwerking of digitaal signaalgeneratie impliceren. Twee primaire voorbeeldtoepassingen omvatten controlerende stepper outputstadia met impuls en richtingssignalen of het gebruiken als codeurwedijver. In deze toepassing, bijvoorbeeld, volgen de frequentieomschakelaars of de servoassen met de snelheid de functie een echte of virtuele hoofdas kan volgen.

Een extra belangrijke eigenschap is de geïntegreerde timestamp van de module functie. Het laat tegenhellingenkrommen toe om vrijwel onafhankelijk van buscyclusduren tijdens codeurwedijver worden geproduceerd, bijvoorbeeld. Slechts worden de doel tegenwaarde en het ogenblik wanneer het zou moeten worden bereikt overgebracht. De module produceert automatisch de overeenkomstige tegenwaarden op het gunstige ogenblik, precies in microseconderesolutie en onafhankelijk van de busklok.
