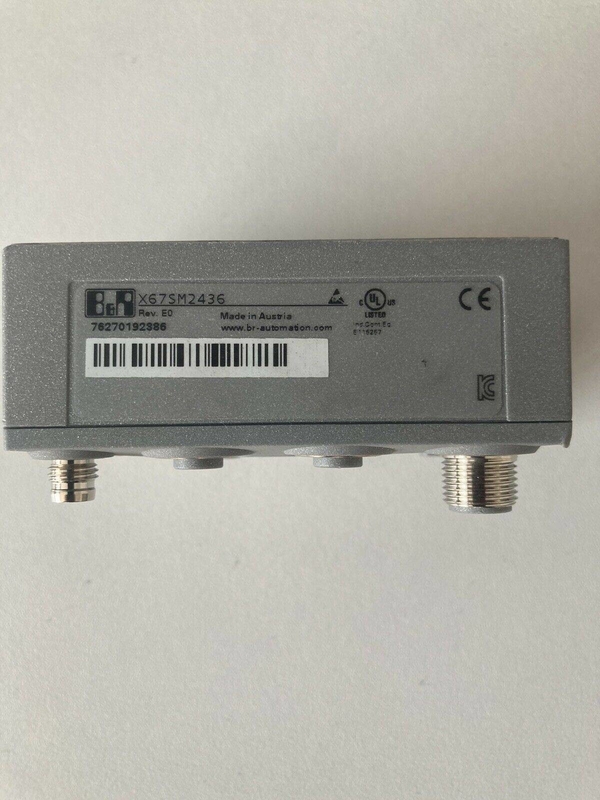

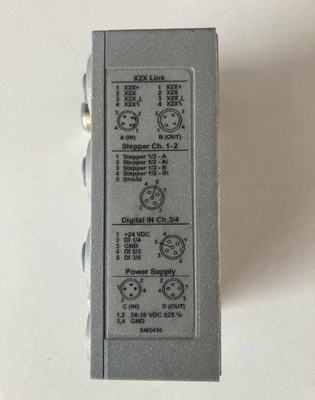

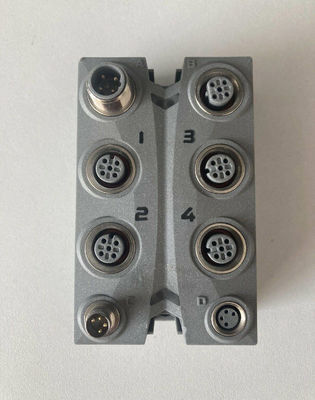

X67SM2436 B&R X67 SYSTEEM 2 volledige bruggen voor het aansturen van stappenmotoren

• 2 stappenmotoren, 24 to38,5 VDC ±25%,3 EEN(5 EENpiek)
• Huidige waarde resolutievan 1%
• Boost, nominale stroom en houdstroom afzonderlijk configureerbaar
• 38,5kHzPWM-frequentie
• Geïntegreerde motordetectie
• 256 microstappen
• Kraamdetectie
• Volledige integratie in Automation Studio en CNC-toepassingen
• 2x 3 ingangen,24 V gelijkstroom, configureerbaar voor ABR incrementele encoders
• Geïntegreerde kortsluitvaste encodervoeding
• Functiemodel 3 ("Ramp") op basis van CANopen-communicatieprofiel DS402
• NetTime-tijdstempel: positiewijziging, triggertijd

De stappenmotormodule wordt gebruikt om maximaal 2 stappenmotoren met een nominale spanning van 24 ton aan te sturen38,5 VDC ±25%bij een motorstroom tot3 EEN(5 EENpiek).

Daarnaast heeft deze module 6 digitale ingangen die gebruikt kunnen worden als eindschakelaars of encoder ingangen.

Door de individuele instelling van de spoelstromen wordt de motor alleen gebruikt met de stroom die hij werkelijk nodig heeft.Dit vereenvoudigt de keuze van de beschikbare motoren en voorkomt onnodige opwarming.Omdat dit het energieverbruik en de thermische belasting beïnvloedt, zijn de effecten positief op de levensduur van het volledige systeem.Volledige flexibiliteit wordt bereikt door het gebruik van onafhankelijk instelbare houd-, boost- en nominale stroomwaarden.De stroom voor microstappen wordt automatisch aangepast aan de geconfigureerde stroomwaarden.

Het automatische motoridentificatiesysteem is een enorme hulp bij stilstand.De stappenmotormodules kunnen de aangesloten motoren identificeren aan de hand van hun spoelkarakteristieken en feedback genereren in de vorm van een analoge waarde.Dit maakt het mogelijk om niet alleen bedradingsfouten te detecteren, maar ook verkeerde motortypes die verkeerd worden gebruikt.Een afslagdetectiemechanisme is geïntegreerd om de motorbelasting te analyseren.Detectie van de stalling wordt gedefinieerd via een configureerbare drempel.Hierdoor kan een overbelasting of motorstilstand in veel verschillende soorten toepassingen nauwkeurig worden gedetecteerd.
