Name: Het SYSTEEMcpu Module van X20SL8100 B&R X20 met SafeLOGIC-functionaliteit
Brand: Joyoung International Trading Co.,Ltd
SKU: X20SL8100
Price: 4,690.00 USD
Availability: InStock

Thuis Producten B&R automatiseringsplc

Het SYSTEEMcpu Module van X20SL8100 B&R X20 met SafeLOGIC-functionaliteit

Productdetails:

Plaats van herkomst:	OOSTENRIJK
Merknaam:	B&R
Certificering:	CE
Modelnummer:	X20SL8100

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1EA
Prijs:	USD
Verpakking Details:	Origineel
Levertijd:	2-3 werkdagen
Betalingscondities:	T/T
Levering vermogen:	10EA

Contact

Gedetailleerde productomschrijving

Productmerk:	B&R	product Model:	X20SL8100
product type:	Cpu-module	Ingangsspanning:	24 V DC
Inpakken:	Origineel	Garantie:	1 jaar
Dimensies:	62.5+0.29975 mm	Gewicht:	190g
Markeren:	X20SL8100 B&R X20-SYSTEEM , B&R X20-SYSTEEM CPU-module

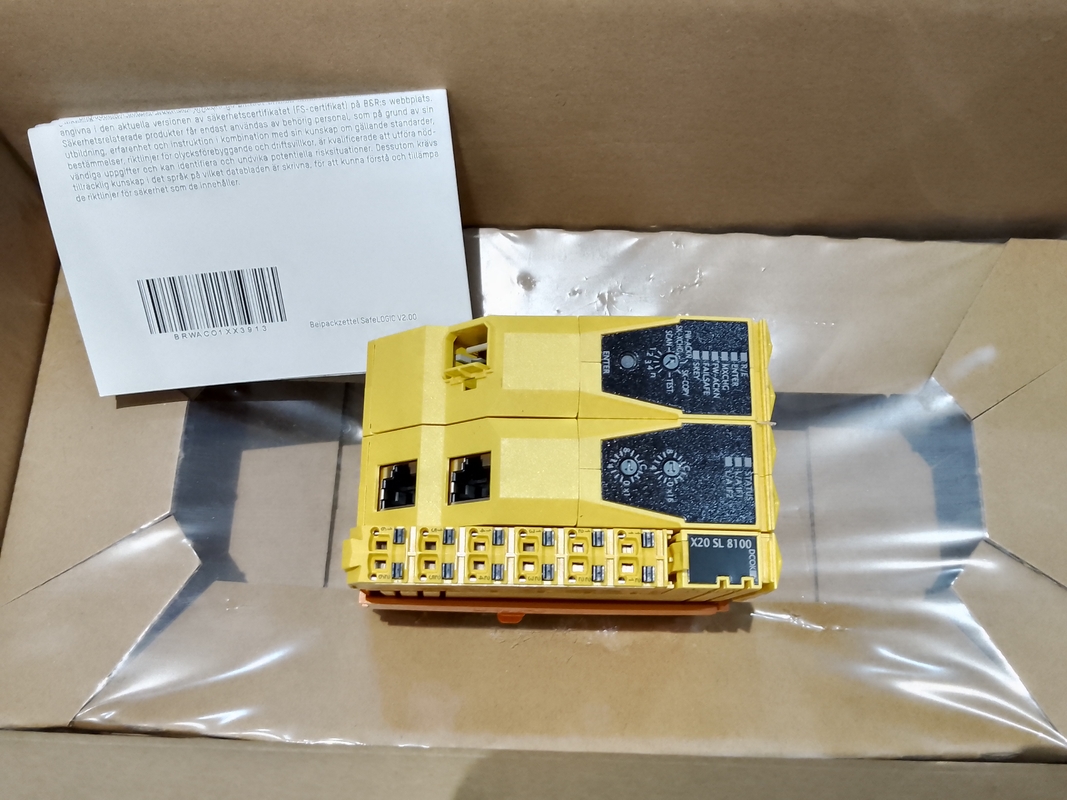

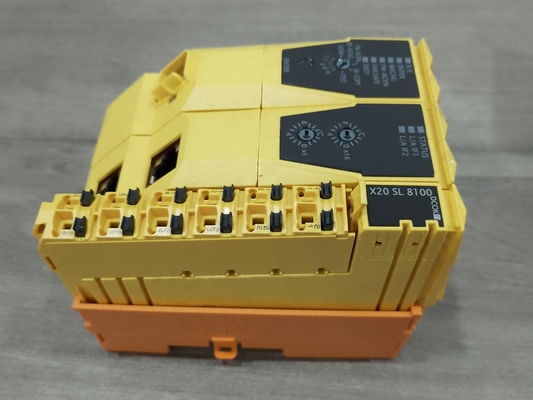

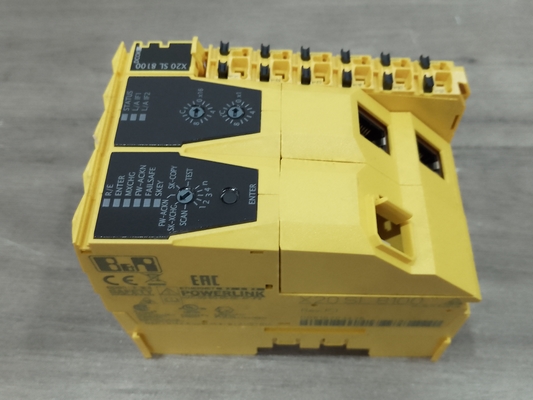

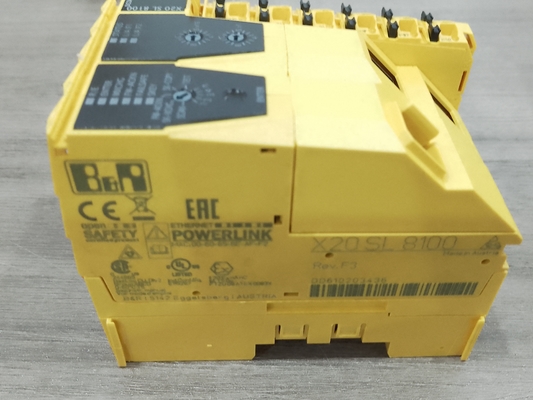

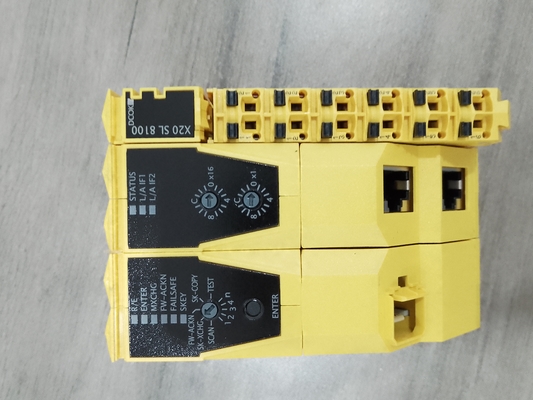

X20SL8100 B&R X20 SYSTEEM CPU-module met SafeLOGIC-functionaliteit

Het SYSTEEMcpu Module van X20SL8100 B&R X20 met SafeLOGIC-functionaliteit 0

MATERIAAL NUMMER:

X20SL8100

OMSCHRIJVING:

openSAFETY-manager voor maximaal 100 SafeNODE's
Flexibel programmeerbaar met behulp van Automation Studio / SafeDESIGNER
Innovatief beheer van veilige machineopties (SafeOPTION)
Parameter- en configuratiebeheer

De module is uitgerust met SafeLOGIC-functionaliteit waarmee het veilig applicaties kan uitvoeren die zijn ontworpen in SafeDESIGNER.De module kan worden gebruikt in veiligheidsgerelateerde toepassingen tot PL e of SIL 3.

Daarnaast coördineert de module de veiligheidsgerelateerde communicatie van alle bij de toepassing betrokken modules.In deze context bewaakt de module ook de configuratie van deze modules en voert indien nodig autonome parameterdownloads naar de modules uit.Dit garandeert een consistente en correcte moduleconfiguratie in het netwerk vanuit veiligheidsoogpunt in alle scenario's met modulevervanging en service.Deze services worden uitgevoerd door de SafeLOGIC-controller.

Korte beschrijving

Interfaces	POWERLINK
Systeemmodule	processor

Algemene informatie

B&R ID-code	0xDD61
Systeem vereisten
Automatiseringsstudio	4.0.16 of hoger
Automatisering Runtime	V3.08 of hoger (voor AsSafety-bibliotheek F4.06 of hoger)
SafeDESIGNER	3.1.0 of hoger
Veiligheidsvrijgave	1.7 of later
mapp Technologie Pakket	mapp Safety 5.7.0 of hoger
Koeling	Zonder ventilator
Statusindicatoren	CPU-functie, POWERLINK, SafeKEY
Diagnostiek
CPU-functie	Ja, met behulp van LED-statusindicator
POWERLINK	Ja, met behulp van LED-statusindicator
SafeKEY	Ja, met behulp van LED-statusindicator
Energieverbruik	4,3 W
Extra vermogensverlies veroorzaakt door actuatoren (resistief) [W]	-
Certificeringen
CE	Ja
UKCA	Ja
Functionele veiligheid	cULus FSPC E361559 Energie en industriële systemen Gecertificeerd voor functionele veiligheid ANSI UL 1998:2013
Functionele veiligheid	IEC 61508:2010, SIL 3 EN 62061:2005/A2:2015, SIL 3 EN ISO 13849-1:2015, Cat.4 / PLe IEC 61511:2004, SIL 3
Functionele veiligheid	EN 50156-1:2004
ATEX	Zone 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (zie X20 gebruikershandleiding) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Industriële regelapparatuur
HazLoc	cCSAus 244665 Apparatuur voor procescontrole voor gevaarlijke locaties Klasse I, Divisie 2, Groepen ABCD, T5
DNV	Temperatuur:EEN(0 - 45°C) Vochtigheid:B(tot 100%) Trilling:EEN(0,7 g) EMC:B(brug en open dek)
LR	ENV1
KR	Ja
buikspieren	Ja
EAC	Ja

Veiligheidskenmerken

EN ISO 13849-1:2015
Categorie	Kat.4
PL	PL e
gelijkstroom	>94%
MTTFD	2500 jaar
Missie tijd	Max.20 jaar
IEC 61508:2010, IEC 61511:2004, EN 62061:2013
SIL KL	SIL 3
SFF	>90%
PFH / PFHd
Modulair	<1*10-10
openSAFETY bedraad	Verwaarloosbaar
openSAFETY draadloos	<110-14 Aantal openSAFETY-pakketten per uur
PFD	<2*10-5
Bewijstestinterval (PT)	20 jaar

functionaliteit

Communicatie met elkaar	Ja
Ondersteuning voor veilige inbedrijfstellingsopties
BOEL	512
INT	64
UINT	64
DINT	64
UDINT	64
SafeMOTION-ondersteuning	Ja, hangt af van het aantal beschikbare besturingslicenties op de SafeKEY
Max.aantal SafeMOTION-assen	70, afhankelijk van de databreedte van de gebruikte modules
Timing precisie	Tijd * 0,05 + Cyclustijd van de veiligheidsapplicatie
Kortste taakklasse cyclustijd	1 ms
Max.aantal SafeNODE's	100, afhankelijk van het aantal beschikbare besturingslicenties op de SafeKEY
Max.aantal door POWERLINK bestuurde knooppunten	50
Gegevensuitwisseling tussen CPU en SafeLOGIC-controller
Max.totale gegevensbreedte voor elke richting	512 bytes
Max.aantal gegevenspunten voor elke richting
BOEL	1024
INT	128
UINT	128
DINT	64
UDINT	64
Gegevensuitwisseling tussen SafeDOMAIN en SafeDOMAIN
Gebruiken als SafeDOMAIN beheren	Ja, vanaf mapp Safety 5.10.0 en hardware-upgrade 2.2.1.0
Gebruiken als Verbonden SafeDOMAIN	Ja, vanaf mapp Safety 5.10.0 en hardware-upgrade 2.2.1.0
Max.totale gegevensbreedte voor elke richting	64 bytes
Max.totaal aantal gegevenspunten voor elke richting	16
Max.aantal gegevenspunten voor elke richting
BOEL	128
INT	16
UINT	16
DINT	16
UDINT	16
Max.aantal gekoppelde SafeDOMAINs beheren	Beginnend met mapp Safety 5.10.0 en hardware-upgrade 2.2.1.0: 10

Grenswaarden voor SafeDESIGNER-toepassing

Max.bronnen beschikbaar voor SafeDESIGNER-informatievensteritems
FB-instanties	4096
Marker geheugen	262.144 bytes
Stapel geheugen	32.768 bytes
Geheugen voor veilige invoergegevens	6144 bytes
Geheugen voor veilige uitvoergegevens	2048 bytes
Geheugen voor standaard invoergegevens	1024 bytes
Geheugen voor standaard uitvoergegevens	1024 bytes
Aantal markeringen	16.382
Aanvullende SafeDESIGNER-grenswaarden
Max.aantal functiebloktypen	512
Max.aantal krachtvariabelen	64
Max.aantal variabelen met variabele status	1023

Ingang SL / BC / X2X Link voeding

Ingangsspanning	24 VDC -15% / +20%
Invoerstroom	Max.0,25 A
Lont	-
Bescherming tegen omgekeerde polariteit	Ja

Interfaces

Veldbus	POWERLINK gecontroleerd knooppunt
Type	Type 3
Variant	2x afgeschermde RJ45-poort (hub)
Lijn lengte	Max.100 m tussen 2 knooppunten (segmentlengte)
Overdrachtssnelheid	100 Mbps
Overdracht
Fysieke laag	100BASE-TX
Half duplex	Ja
Full-duplex	Nee
Automatische onderhandeling	Ja
Auto-MDI/MDIX	Ja
min.cyclustijd
Veldbus	200 microseconden

Bedrijfsomstandigheden

Montage oriëntatie
Horizontaal	Ja
Verticaal	Ja
Installatiehoogte boven zeeniveau	0 tot 2000 m, geen beperking
Beschermingsgraad volgens EN 60529	IP20

Omgevingsomstandigheden

Temperatuur
Operatie
Horizontale montageoriëntatie	0 tot 60°C
Verticale montageoriëntatie	0 tot 45°C
Derating	-
Opslag	-40 tot 85°C
Vervoer	-40 tot 85°C
Relatieve vochtigheid
Operatie	5 tot 95%, niet condenserend
Opslag	5 tot 95%, niet condenserend
Vervoer	5 tot 95%, niet condenserend

Mechanische eigenschappen

Opmerking	Bestel de functies van SafeKEY en SafeLOGIC met de X20MK-configurator. X20 eindafdekplaat (rechts) bij de levering inbegrepen 12-polig X20-klemmenblok, met veiligheidssleutel, bij de levering inbegrepen SafeKEY-hoes meegeleverd
Dimensies
Breedte	62,5+0,2mm
Hoogte	99mm
Diepte	75mm
Gewicht	190 gr
