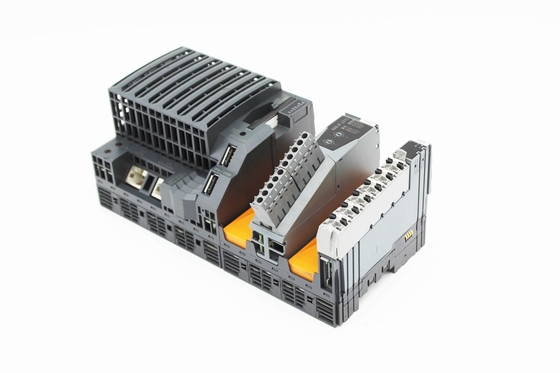

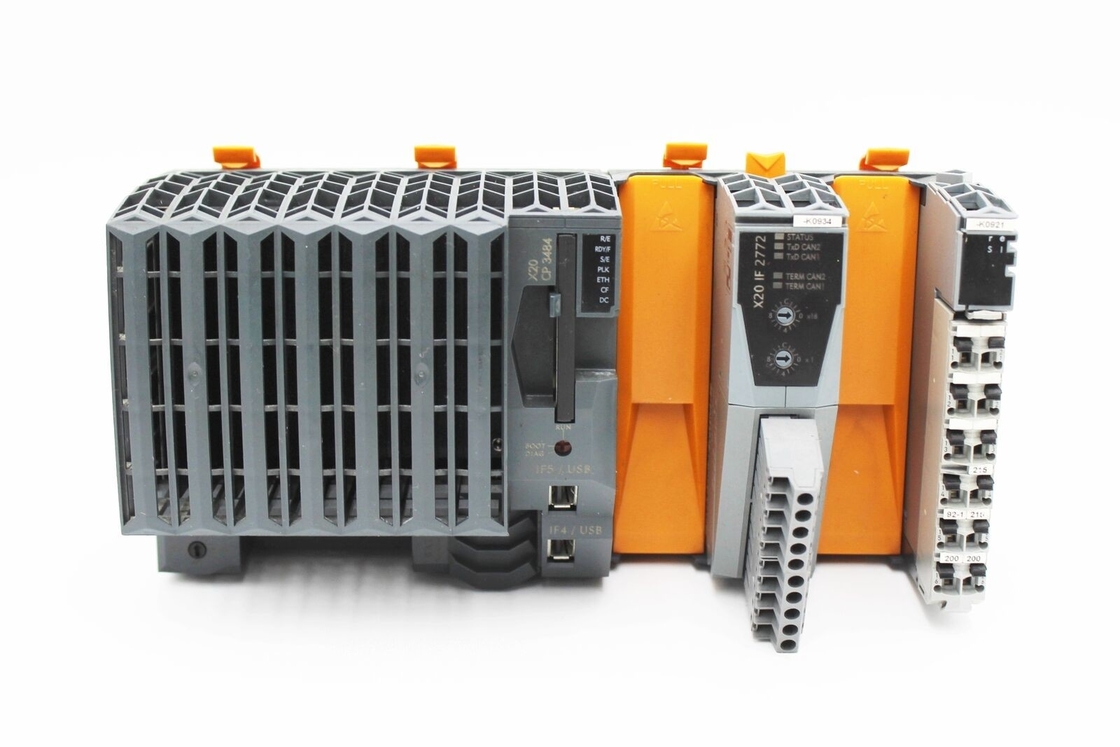

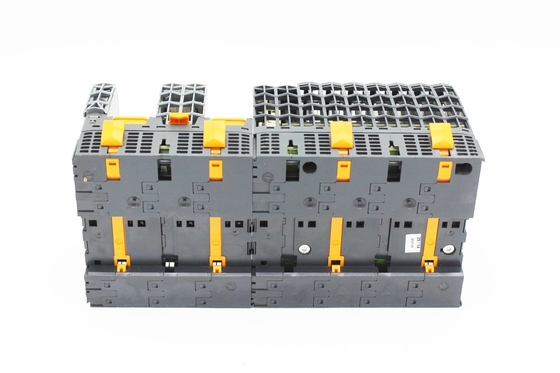

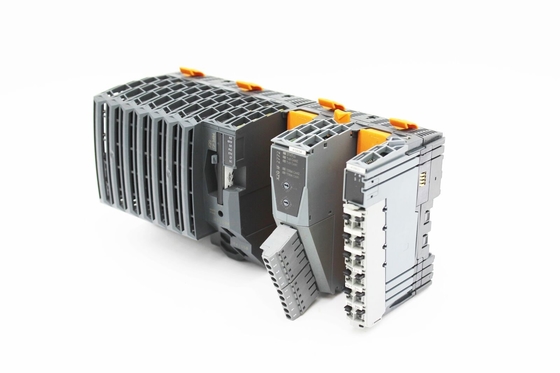

Name: Het SYSTEEMplc cpu van X20CP3484 B&R X20 MODULE Intel Celeron 266 Prestaties met Extra I/O Bewerker
Brand: Joyoung International Trading Co.,Ltd
SKU: X20CP3484
Price: 4,690.00 USD
Availability: InStock

Thuis Producten B&R automatiseringsplc

Het SYSTEEMplc cpu van X20CP3484 B&R X20 MODULE Intel Celeron 266 Prestaties met Extra I/O Bewerker

Productdetails:

Plaats van herkomst:	OOSTENRIJK
Merknaam:	B&R
Certificering:	COC
Modelnummer:	X20CP3484

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1EA
Prijs:	USD
Verpakking Details:	Origineel
Levertijd:	3-5 dagen
Betalingscondities:	T/T
Levering vermogen:	10EA

Contact

Gedetailleerde productomschrijving

Productnaam:	B&R	Productmodel:	X20CP3484
Producttype:	Cpu-module	Identiteitskaart-code:	0x23A6
Interne I/O:	0,6 W	Inputvoltage:	24 VDC -15%/+20%
Afmetingen:	2009985 mm	Garantie:	1 jaar
Markeren:	HET SYSTEEMplc CPU VAN B&R X20 MODULE , X20CP3484 B&R , PLC CPU VAN B&R X20 MODULE

Het SYSTEEMplc cpu van X20CP3484 B&R X20 MODULE Intel Celeron 266 Prestaties met Extra I/O Bewerker

MATERIEEL AANTAL:

X20CP3484

BESCHRIJVING:

Intel Celeron 266 Prestaties met extra I/O bewerker
Ethernet, POWERLINK en USB aan boord
3 groeven voor modulaire interfaceuitbreiding
CompactFlash als verwijderbaar toepassingsgeheugen
Ventilator-vrij
Uiterst compact

X20CP3484 is kleinste Celeron gebaseerde cpu voor het X20-Systeem. Nochtans, toont zijn kortste cyclusduur van 800 µs nog zijn macht. De basiseigenschappen zijn hetzelfde als die van de grotere types.

Ethernet en USB zijn aan boord. Bovendien heeft cpu een POWERLINK-verbinding voor mededeling in real time. Er zijn ook drie multifunctionele groeven voor extra interfacemodules.

Cpu-modellen X20CP3484 en x20cp3484-1 verschillen slechts door SDRAM-grootte.

Korte beschrijving

Interfaces	1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, de Verbinding van 1x X2X
Systeemmodule	Cpu

Algemene informatie

B&R identiteitskaart-code	0x23A6
Het koelen	Fanless
Statusindicatoren	Cpu-functie, overtemperature, Ethernet, POWERLINK, CompactFlash, batterij
Diagnostiek
Batterij	Ja, gebruikend LEIDENE statusindicator en software
Cpu-functie	Ja, gebruikend LEIDENE statusindicator
CompactFlash	Ja, gebruikend LEIDENE statusindicator
Ethernet	Ja, gebruikend LEIDENE statusindicator
POWERLINK	Ja, gebruikend LEIDENE statusindicator
Overtemperature	Ja, gebruikend LEIDENE statusindicator
Diagnostiek - Ventilator	-
Steun
ACOPOS-steun	Ja
Visuele Componentensteun	Ja
Machtsconsumptie zonder geheugenkaart, interfacemodule en USB	10.5 W
Interne machtsconsumptie van X2X-Verbinding en I/O voeding
Bus	1.42 W
Interne I/O	0,6 W
Extra die machtsdissipatie door (weerstand biedend) actuators wordt veroorzaakt [W]	-
Elektroisolatie
IF1 - IF2	Ja
IF1 - IF3	Ja
IF1 - IF4	Nr
IF1 - IF5	Nr
IF1 - IF6	Ja
IF2 - IF4	Ja
IF2 - IF5	Ja
IF3 - IF4	Ja
IF3 - IF5	Ja
IF4 - IF5	Nr
IF4 - IF6	Ja
IF5 - IF6	Ja
PLC - IF1	Nr
PLC - IF2	Ja
PLC - IF3	Ja
PLC - IF4	Nr
PLC - IF5	Nr
PLC - IF6	Ja
Certificatie
Ce	Ja
UKCA	Ja
ATEX	Streek 2, II Gc van Na nC IIA T5 van 3G Ex IP20, Ta (zie X20-het handboek van de gebruiker) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Industrieel controlemateriaal
HazLoc	cCSAus 244665 Procesbeheersingsmateriaal voor gevaarlijke plaatsen Klasse I, Afdeling 2, Groepen ABCD, T5
DNV	Temperatuur: B (0 - 55°C) Vochtigheid: B (tot 100%) Trilling: B (4 g) EMC: B (brug en open dek)
LR	ENV1
Kr	Ja
ABS	Ja
EAC	Ja
Kc	Ja

De Verbindingsvoeding van cpu en X2X-

Inputvoltage	24 VDC -15%/+20%
Ingangsstroom	Max. 2,2 A
Zekering	Geïntegreerd, kan niet worden vervangen
Omgekeerde polariteitsbescherming	Ja

X2X de output van de verbindingsvoeding

Nominale outputmacht	7 W
Parallelle verbinding	Ja
Overtollige verrichting	Ja

Input I/O voeding

Inputvoltage	24 VDC -15%/+20%
Zekering	Vereiste lijnzekering: Max. 10 A, langzaam-slag

Output I/O voeding

Nominaal outputvoltage	24 VDC
Toelaatbare contactlading	10 A

Voeding - Algemene informatie

Statusindicatoren	Overbelasting, werkende status, modulestatus, RS232-gegevensoverdracht
Diagnostiek
RS232 gegevensoverdracht	Ja, gebruikend LEIDENE statusindicator
In werking gestelde module/fout	Ja, gebruikend LEIDENE statusindicator en software
Overbelasting	Ja, gebruikend LEIDENE statusindicator en software
Elektroisolatie
I/O levering - I/O voeding	Nr
CPU/X2X verbindingslevering - CPU/X2X-Verbindingsvoeding	Ja

Controlemechanisme

CompactFlashgroef	1
Klok in real time	Niet-vluchtig, resolutie 1 s, -20 tot 20 p.p.m. nauwkeurigheids bij 25°C
FPU	Ja
Bewerker
Type	Celeron 266 (compatibel systeem)
L2 geheim voorgeheugen	-
L1 geheim voorgeheugen voor gegevens en programmacode	2x 16 kB
Geïntegreerde I/O bewerker	Punten van processen I/O gegevens op de achtergrond
Modulaire interfacegroeven	3
Remanent variabelen	Max. 64 kB
De kortste cyclusduur van de taakklasse	800 µs
Typische instructiecyclusduur	0,007 µs
Gegevens het als buffer optreden voor
Batterij controle	Ja
Lithiumbatterij	Minstens 3 jaar
Standaardgeheugen
RAM	32 MB SDRAM
Gebruiker RAM	1 MB SRAM

Interfaces

Interface IF1
Type	RS232
Variant	De verbinding via 12 speldt eindblok TB12
Overdrachtssnelheid	Max. 115,2 kbit/s
Interface IF2
Type	Ethernet
Variant	Beschermde RJ45
Lijnlengte	Max. 100 m tussen 2 posten (segmentlengte)
Overdrachtssnelheid	10/100 Mbit/s
Interface IF3
Fieldbus	POWERLINK V1/V2
Type	100BASE-T (ANSI/IEEE 802,3)
Variant	Beschermde RJ45
Lijnlengte	Max. 100 m tussen 2 posten (segmentlengte)
Overdrachtssnelheid	100 Mbit/s
Interface IF4
Type	USB 1,1
Variant	Type A
Max. outputstroom	0,5 A
Interface IF5
Type	USB 1,1
Variant	Type A
Max. outputstroom	0,5 A
Interface IF6
Type	X2X verbindingsmeester
Hoeveelheid	1

Exploitatievoorwaarden

Opzettende richtlijn
Horizontaal	Ja
Verticaal	Ja
Installatieverhoging boven overzees - niveau
0 tot 2000 m	Geen beperking
>2000 m	Vermindering van omgevingstemperatuur door 0.5°C per 100 m
Graad van bescherming per EN 60529	IP20

Omringende voorwaarden

Temperatuur
Verrichting
Horizontale opzettende richtlijn	0 aan 55°C
Verticale opzettende richtlijn	0 aan 50°C
Derating	-
Opslag	-25 aan 70°C
Vervoer	-25 aan 70°C
Relatieve vochtigheid
Verrichting	5 aan non-condensing 95%,
Opslag	5 aan non-condensing 95%,
Vervoer	5 aan non-condensing 95%,

Mechanische eigenschappen

Nota	Het geheugen van de ordetoepassing (CompactFlash) afzonderlijk Reserveaccu inbegrepen in levering X20 (de juiste) plaat van de einddekking inbegrepen in levering 12 speldx20 eindblok inbegrepen in levering De groefdekking van de interfacemodule inbegrepen in levering
Afmetingen
Breedte	200 mm
Hoogte	99 mm
Diepte	85 mm
