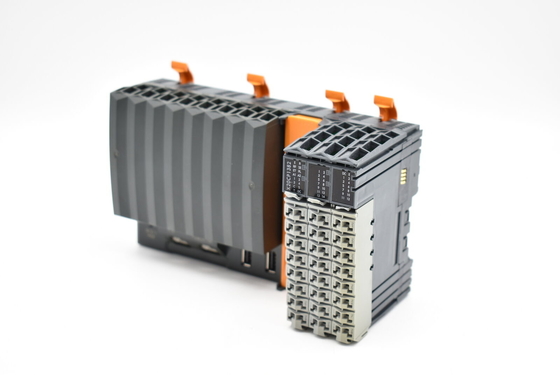

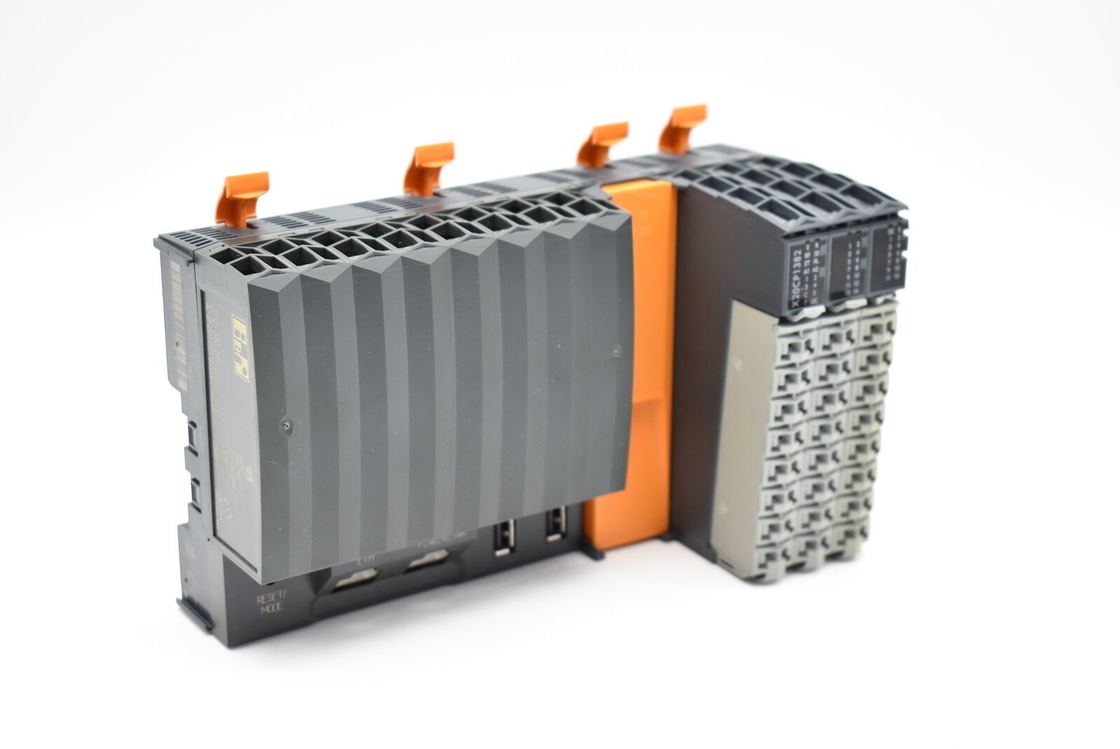

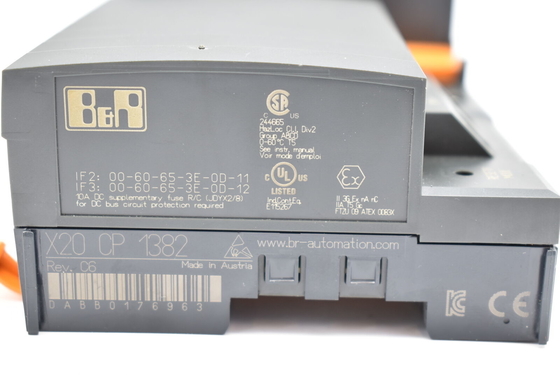

Name: PLC van X20CP1382 B&R X20 SYSTEEMcpu module Intel x86 400 Mhz compatibel met geïntegreerde I/O bewerker
Brand: Joyoung International Trading Co.,Ltd
SKU: X20CP1382
Price: 4,690.00 USD
Availability: InStock

Thuis Producten B&R automatiseringsplc

PLC van X20CP1382 B&R X20 SYSTEEMcpu module Intel x86 400 Mhz compatibel met geïntegreerde I/O bewerker

Productdetails:

Plaats van herkomst:	OOSTENRIJK
Merknaam:	B&R
Certificering:	COC
Modelnummer:	X20CP1382

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1EA
Prijs:	USD
Levertijd:	3-5 dagen
Betalingscondities:	T/T
Levering vermogen:	10EA

Contact

Gedetailleerde productomschrijving

Productnaam:	B&R	Productmodel:	X20CP1382
Producttype:	Cpu-module	Identiteitskaart-code:	0xDABB
Inputvoltage:	24 VDC -15%/+20%	Afmetingen:	1649975 mm
Gewicht:	310g	Garantie:	1 jaar
Markeren:	PLC van B&R X20 SYSTEEMcpu Module , PLC VAN X20CP1382 B&R X20 , De Automatiseringsplc van 400 Mhz B&R

PLC van X20CP1382 B&R X20 SYSTEEMcpu Module Intel X86 400 Mhz Compatibel met Geïntegreerde I/O Bewerker

MATERIEEL AANTAL:

X20CP1382

BESCHRIJVING:

Intel x86 400 Mhz compatibel met geïntegreerde I/O bewerker
Ethernet, POWERLINK met opiniepeiling-reactie het ketenen en aan boord van USB
1 groef voor modulaire interfaceuitbreiding
30 digitale input/output en 2 analoge die input in het apparaat wordt geïntegreerd
2 de flitsaandrijving aan boord van GB
256 MB DDR3 SDRAM
Fanless
Geen batterij
Gesteunde klok in real time

De Compacte cpu reeks van X20 wordt gekenmerkt door 3 geïntegreerde I/O modules. Het apparaat is uitgerust met 30 verschillende digitale input/output en 2 analoge input. 1 analoge input kan voor PT1000-de meting van de weerstandstemperatuur worden gebruikt.

X20CP1382 is met Intel x86 de compatibele bewerker van 400 Mhz, 256 MB RAM en 2 GB ingebouwde flitsaandrijving wordt uitgerust die. FRAM voor het opslaan van remanent variabelen heeft 32 beschikbare kB. Een fanless en batterij-vrij ontwerp verzekert onderhoud-vrije verrichting.

Cpu is uitgerust met Ethernet, 2x USB en een RS232-interface. Bovendien KAN POWERLINK en per bus vervoeren is beschikbaar als geïntegreerde interfaces. Als de extra fieldbusverbindingen nodig zijn, kan cpu met een interfacemodule van het standaardx20-assortiment worden bevorderd.

Korte beschrijving

Interfaces	1x RS232, 1x Ethernet, 1x POWERLINK, 2x USB, de Verbinding van 1x X2X, 1x KAN per bus vervoeren
Systeemmodule	Cpu

Algemene informatie

B&R identiteitskaart-code	0xDABB
Het koelen	Fanless
Statusindicatoren	Cpu-de functie, Ethernet, POWERLINK, RS232, KAN per bus vervoeren, KAN het eindigen van weerstand, cpu-voeding, I/O voeding, I/O functie per kanaal per bus vervoeren
Diagnostiek
Output	Digitale output: Ja, gebruikend LEIDENE statusindicator en software (de status van de outputfout)
Cpu-functie	Ja, gebruikend LEIDENE statusindicator
KAN gegevensoverdracht per bus vervoeren	Ja, gebruikend LEIDENE statusindicator
RS232 gegevensoverdracht	Ja, gebruikend LEIDENE statusindicator
Input	Analoge input: Ja, gebruikend LEIDENE statusindicator en software
Ethernet	Ja, gebruikend LEIDENE statusindicator
I/O voeding	Ja, gebruikend LEIDENE statusindicator
POWERLINK	Ja, gebruikend LEIDENE statusindicator
Leveringsvoltage controle	Ja, gebruikend LEIDENE statusindicator
Temperatuur	Ja, gebruikend softwareregister
Het eindigen van weerstand	Ja, gebruikend LEIDENE statusindicator
Steun
Controlemechanismeovertolligheid	Nr
ACOPOS-steun	Ja
reactie-geschikt I/O kanalen	Nr
Visuele Componentensteun	Ja
Machtsconsumptie zonder interfacemodule en USB	5.5 W
Machtsconsumptie voor X2X-Verbindingsvoeding	0,8 W
Machtsconsumptie
Interne I/O	2.3 W
Extra die machtsdissipatie door (weerstand biedend) actuators wordt veroorzaakt [W]	-
Type van signaallijnen	De beschermde lijnen moeten voor alle hoge snelheids digitale input/output, lijnlengte worden gebruikt: Max. 20 m
Certificatie
Ce	Ja
UKCA	Ja
ATEX	Streek 2, II Gc van Na nC IIA T5 van 3G Ex IP20, Ta (zie X20-het handboek van de gebruiker) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Industrieel controlemateriaal
HazLoc	cCSAus 244665 Procesbeheersingsmateriaal voor gevaarlijke plaatsen Klasse I, Afdeling 2, Groepen ABCD, T5
DNV	Temperatuur: B (0 - 55°C) Vochtigheid: B (tot 100%) Trilling: B (4 g) EMC: B (brug en open dek)
LR	ENV1
Kr	Ja
ABS	Ja
EAC	Ja

De Verbindingsvoeding van cpu en X2X-

Inputvoltage	24 VDC -15%/+20%
Ingangsstroom	Max. 1 A
Zekering	Geïntegreerd, kan niet worden vervangen
Omgekeerde polariteitsbescherming	Ja

X2X de output van de verbindingsvoeding

Nominale outputmacht	2 W
Parallelle verbinding	Ja
Overtollige verrichting	Ja

Input I/O voeding

Inputvoltage	24 VDC -15%/+20%
Zekering	Vereiste lijnzekering: Max. 10 A, langzaam-slag

Output I/O voeding

Nominaal outputvoltage	24 VDC
Toelaatbare contactlading	10 A

Controlemechanisme

Klok in real time	Behoud minstens 300 uren, type. 1000 uren bij 25°C, 1 s-resolutie, -18 tot 28 p.p.m. nauwkeurigheids bij 25°C
FPU	Ja
Bewerker
Type	Vx86EX
Klokfrequentie	400 Mhz
L1 geheim voorgeheugen
Gegevenscode	16 kB
Programmacode	16 kB
L2 geheim voorgeheugen	128 kB
Geïntegreerde I/O bewerker	Punten van processen I/O gegevens op de achtergrond
Modulaire interfacegroeven	1
Remanent variabelen	32 kB FRAM, behoud>10 jaren
De kortste cyclusduur van de taakklasse	1 Mej.
Typische instructiecyclusduur	0,0199 µs
Standaardgeheugen
RAM	256 MB DDR3 SDRAM
Toepassingsgeheugen
Type	2 het flashgeheugen van GB eMMC
Gegevensbehoud	10 jaar
Programmeerbaar gegevensbedrag
Gewaarborgd	TB 40
Resultaten 5 jaar	21.9 GB/day
Gewaarborgd wis/schrijf cycli	20.000
Fout-verbeterende code (ECC)	Ja

Interfaces

Interface IF1
Signaal	RS232
Variant	De verbinding via 16 speldt eindblok X20TB1F
Max. afstand	900 m
Overdrachtssnelheid	Max. 115,2 kbit/s
Interface IF2
Signaal	Ethernet
Variant	1x beschermde RJ45
Lijnlengte	Max. 100 m tussen 2 posten (segmentlengte)
Overdrachtssnelheid	10/100 Mbit/s
Overdracht
Fysieke laag	10base-t/100base-TX
Half-duplex	Ja
Full-duplex	Ja
Autonegotiation	Ja
Auto-MDI/MDIX	Ja
Interface IF3
Fieldbus	POWERLINK het leiden of gecontroleerde knoop
Type	Type 4
Variant	1x beschermde RJ45
Lijnlengte	Max. 100 m tussen 2 posten (segmentlengte)
Overdrachtssnelheid	100 Mbit/s
Overdracht
Fysieke laag	100base-TX
Half-duplex	Ja
Full-duplex	POWERLINK wijze: Geen/Ethernet-wijze: Ja
Autonegotiation	Ja
Auto-MDI/MDIX	Ja
Interface IF4
Type	USB 1.1/2.0
Variant	Type A
Max. outputstroom	0,5 A
Interface IF5
Type	USB 1.1/2.0
Variant	Type A
Max. outputstroom	0,1 A
Interface IF6
Fieldbus	X2X verbindingsmeester
Interface IF7
Signaal	KAN per bus vervoeren
Variant	De verbinding via 16 speldt eindblok X20TB1F
Max. afstand	1000 m
Overdrachtssnelheid	Max. 1 Mbit/s
Het eindigen van weerstand	Geïntegreerd in module
Controlemechanisme	SJA 1000

Digitale input

Hoeveelheid	14 standaardinvoeren, 4 hoge snelheidsinput en 4 mengden kanalen, configuratie als input of output gebruikend software
Nominaal voltage	24 VDC
Inputvoltage	24 VDC -15%/+20%
Ingangsstroom bij 24 VDC	X1 - Standaardinvoeren: Type. 3.5 mA X2 - Standaardinvoeren: Type. 2.68 mA X2 - Hoge snelheidsinput: Type. 3.5 mA X3 - Gemengde kanalen: Type. 2.68 mA
Inputkring	Gootsteen
Inputfilter
Hardware	Standaardinvoeren en gemengde kanalen: ≤200 μs Hoge snelheidsinput: ≤2 μs, wanneer gebruikt als standaardinvoeren: ≤200 μs
Software	Gebrek 1 Mej., configureerbaar tussen Mej. 0 en 25 in 0,1 Mej.toename
Verbindingstype	1-draad verbindingen
Inputweerstand	X1 - Standaardinvoeren: 6.8 kΩ X2 - Standaardinvoeren: 8.9 kΩ X2 - Hoge snelheidsinput: 6.8 kΩ X3 - Gemengde kanalen: 8.9 kΩ
Extra functies	X2 - Hoge snelheids digitale input: kHzgebeurtenis van 2x 250 het tellen, de teller van 2x ab, de stijgende codeur van ABR, richting/frequentie, periodemeting, poortmeting, differentiële tijdmeting, randtellers, randtijden
Omschakelingsdrempel
Laag	<5 VDC="">
Hoog	>15 VDC

De stijgende codeur van ab

Hoeveelheid	2
Codeurinput	24 asymmetrisch V,
Tegengrootte	met 32 bits
Inputfrequentie	Max. kHz 100
Evaluatie	4x
Codeurvoeding	Module-interne, max. 300 mA
Overbelastingskenmerken van codeurvoeding	Kort:sluitenbewijs, overbelasting-bewijs

De stijgende codeur van ABR

Hoeveelheid	1
Codeurinput	24 asymmetrisch V,
Tegengrootte	met 32 bits
Inputfrequentie	Max. kHz 100
Evaluatie	4x
Codeurvoeding	Module-interne, max. 300 mA
Overbelastingskenmerken van codeurvoeding	Kort:sluitenbewijs, overbelasting-bewijs

Gebeurtenistellers

Hoeveelheid	2
Signaalvorm	Vierkante golfimpuls
Evaluatie	1x
Inputfrequentie	Max. kHz 250
Tegenfrequentie	kHz 250
Tegengrootte	met 32 bits

Randopsporing/Tijdmeting

Mogelijke metingen	Periodemeting, poortmeting, differentiële tijdmeting, rand tegen, randtijden
Metingen per module	Elke functie tot 2x
Tegengrootte	met 32 bits
Inputfrequentie	Max. kHz 10
Timestamp	1 resolutie µs
Signaalvorm	Vierkante golfimpuls

Analoge input

Input	±10 V of 0 tot 20 mA/4 tot 20 mA, via verschillende eindverbindingen
Inputtype	Differentiële input
Digitale convertorresolutie
Voltage	±12-beetje
Huidig	12-beetje
Omzettingstijd	1 kanaal liet toe: 100 µs 2 kanalen lieten toe: 200 µs
Outputformaat
Gegevenstype	Int.
Voltage	Int. 0x8001 - 0x7FFF/1 LSB = 0x0008 = 2,441 mV
Huidig	Int. 0x0000 - 0x7FFF/1 LSB = 0x0008 = 4,883 μA
Inputimpedantie in signaalwaaier
Voltage	20 MΩ
Huidig	-
Lading
Voltage	-
Huidig	<300>
Inputbescherming	Bescherming tegen bedrading met leveringsvoltage
Toelaatbaar inputsignaal
Voltage	Max. ±30 V
Huidig	Max. ±50 mA
Output van digitale waarde tijdens overbelasting	Configureerbaar
Omzettingsprocedure	SAR
Inputfilter	Van de derde-orde low-pass filter/Scheiding frequentie 1 kHz
Max. fout
Voltage
Aanwinst	0,18% (Toer.
Compensatie	0,04% (Toer.
Huidig
Aanwinst	0 tot 20 mA = 0,15% (Toer.
Compensatie	0 tot 20 mA = 0,1% (Toer.
Max. aanwinstenafwijking
Voltage	0.017%/°C
Huidig	0 tot 20 mA = 0.015%/°C/4 tot 20 mA = 0.023%/°C
Max. compensatieafwijking
Voltage	0.008%/°C
Huidig	0 tot 20 mA = 0.008%/°C/4 tot 20 mA = 0.012%/°C
Gemeenschappelijk-wijzeverwerping
Gelijkstroom	70 dB
50 Herz	70 dB
Gemeenschappelijk-wijzewaaier	±12 V
Overspraak tussen kanalen	<-70 dB="">
Niet lineair zijn
Voltage	<0>
Huidig	<0>

De temperatuurinput van de weerstandsmeting

Hoeveelheid	1
Input	Weerstandsmeting met constante huidige levering voor verbindingen met 2 draden
Digitale convertorresolutie	13-beetje
Omzettingstijd	Slechts liet de temperatuurinput toe: 200 µs De temperatuur en de analoge input lieten toe: 400 µs
Omzettingsprocedure	SAR
Outputformaat	Int. of UINT voor weerstandsmeting
Sensor
Pt1000	-200 aan 850°C
De waaier van de weerstandsmeting	0,1 tot 4000 Ω
De resolutie van de temperatuursensor	1 LSB = 0x0005 = 0.16°C
De resolutie van de weerstandsmeting	1 LSB = 0x0005 = 0,49 Ω
Inputfilter	First-order low-pass filter/scheidingsfrequentie 7 Herz
Sensornorm	EN 60751
Gemeenschappelijk-wijzewaaier	1 V
Linearization methode	Intern
Metingsstroom	1 mA
Toelaatbaar inputsignaal	Max. ±30 op korte termijn V
Max. fout bij 25°C
Aanwinst	0,3% (Toer.
Compensatie	0,15% (Toer.
Max. aanwinstenafwijking	0.023%/°C
Max. compensatieafwijking	0.012%/°C
Niet lineair zijn	<0>
Gestandaardiseerde waaier van waarden voor weerstandsmeting	0,1 tot 4000,0 Ω
Overspraak tussen kanalen	<-70 dB="">
Gemeenschappelijk-wijzeverwerping
50 Herz	>60 dB
De normalisatie van de temperatuursensor
Pt1000	-200 aan 850°C

Digitale output

Hoeveelheid	4 standaarduitvoeren, 4 hoge snelheidsoutput en 4 mengden kanalen, configuratie als input of output gebruikend software
Variant	Standaarduitvoeren en gemengde kanalen: Huidig-sourcingsfet Hoge snelheidsoutput: Balans
Nominaal voltage	24 VDC
Omschakelingsvoltage	24 VDC -15%/+20%
Nominale outputstroom	Standaarduitvoeren en gemengde kanalen: 0,5 A Hoge snelheidsoutput: 0,2 A
Totale nominale stroom	Standaarduitvoeren en gemengde kanalen: 4 A Hoge snelheidsoutput: 0,8 A
Verbindingstype	1-draad verbindingen
Outputkring	Standaarduitvoeren en gemengde kanalen: Bron Hoge snelheidsoutput: Gootsteen of bron
Outputbescherming	Thermische sluiting in het geval van te sterke intensiteit of kortsluiting (zie piekstroom van waarde de „Kort:sluiten“) Interne freewheelende diode voor het schakelen van aanleidinggevende ladingen (zie sectie „Schakelende aanleidinggevende ladingen“)
De modulatie van de impulsbreedte
Periodeduur	5 tot 65535 µs beantwoorden aan kHz 200 aan 15 Herz
Impulsduur	0 aan 100%, minimum 2,5 µs
Resolutie voor impulsduur	0,1% van de gevormde frequentie
Kenmerkende status	Standaarduitvoeren en gemengde kanalen: Output controle met 10 Mej.vertraging Hoge snelheidsoutput: Output controle met vertraging 10 µs
Lekkagestroom wanneer de output wordt uitgeschakeld	Standaarduitvoeren en gemengde kanalen: 5 µA Hoge snelheidsoutput: 25 µA
RDS ()	140 mΩ
Overblijvend voltage	Standaarduitvoeren en gemengde kanalen: <0> Hoge snelheidsoutput: <0>
Piekkort:sluitenstroom	Standaarduitvoeren en gemengde kanalen: <3 A=""> Hoge snelheidsoutput: <20 A="">
Schakel in het geval van overbelastingssluiting of kort:sluitensluiting in	Standaarduitvoeren en gemengde kanalen: Mej. ong. 10 (hangt van moduletemperatuur) af Hoge snelheidsoutput: Geen schakel in
Omschakelingsvertraging
0 → 1	Standaarduitvoeren en gemengde kanalen: <300> Hoge snelheidsoutput: <3>
1 → 0	Standaarduitvoeren en gemengde kanalen: <300> Hoge snelheidsoutput: <3>
Omschakelingsfrequentie
Weerstand biedende lading	Standaarduitvoeren en gemengde kanalen: Max. 500 Herz Hoge snelheidsoutput: 50 kHz, max. kHz 200 (zie sectie „Omschakelingsfrequentie het derating voor hoge snelheids digitale output“)
Aanleidinggevende lading	Zie sectie „Schakelende aanleidinggevende ladingen“.
Het remmen voltage wanneer het uitschakelen van aanleidinggevende ladingen	Standaarduitvoeren en gemengde kanalen: Type. 45 VDC

Elektrische eigenschappen

Elektroisolatie	Ethernet (IF2), POWERLINK (IF3) en X2X (IF6) van elkaar, van andere interfaces die en van PLC wordt geïsoleerd Kanaal van bus wordt geïsoleerd die Kanaal niet van kanaal dat of PLC wordt geïsoleerd

Exploitatievoorwaarden

Opzettende richtlijn
Horizontaal	Ja
Verticaal	Ja
Installatieverhoging boven overzees - niveau
0 tot 2000 m	Geen beperking
>2000 m	Vermindering van omgevingstemperatuur door 0.5°C per 100 m
Graad van bescherming per EN 60529	IP20

Omringende voorwaarden

Temperatuur
Verrichting
Horizontale opzettende richtlijn	-25 aan 60°C
Verticale opzettende richtlijn	-25 aan 50°C
Derating	Zie sectie „Omschakelingsfrequentie het derating voor hoge snelheids digitale output“.
Opslag	-40 aan 85°C
Vervoer	-40 aan 85°C
Relatieve vochtigheid
Verrichting	5 aan non-condensing 95%,
Opslag	5 aan non-condensing 95%,
Vervoer	5 aan non-condensing 95%,

Mechanische eigenschappen

Nota	X20 (de juiste) plaat van de einddekking inbegrepen in levering 3 de eindblokken van X20 (16-speld) inbegrepen in levering De groefdekking van de interfacemodule inbegrepen in levering
Afmetingen
Breedte	164 mm
Hoogte	99 mm
Diepte	75 mm
Gewicht	310 g

PLC van X20CP1382 B&R X20 SYSTEEMcpu module Intel x86 400 Mhz compatibel met geïntegreerde I/O bewerker 0

label:

Contactpersoon: Candy Wang

Tel.: +8618059279924

Beste Producten

Productnaam: B&R

Productmodel: X20IF1063-1

Producttype: interface-module

ID code: 0xA717

De Automatiseringsplc van X20DS1119 X20 B&R de Multifunctionele Module van de Digitaal Signaalbewerker

Productnaam: B&R

Productmodel: X20DS1119

producttype: I/O Module

ID code: 0xA067

SYSTEEM 12 Digitale Inputmodule 24 VDC van X20DI9371 B&R X20 voor 1 Draadverbindingen

Productnaam: B&R

Productmodel: X20DI9371

producttype: I/O Module

ID code: 0x1B95

De Automatiseringsplc X20 van X20DM9324 B&R SYSTEEM Digitale Gemengde Module met 8 Input en 4 Output

Productnaam: B&R

Productmodel: X20DM9324

Producttype: I/O Module

ID code: 0x20B9

X20DO2623 B&R X20 SYSTEEM 2 digitale SSR-uitgangsmodule

Productnaam: B&R

Productmodel: X20DO2623

Producttype: I/O Module

ID code: 0x267B

PLC van X20CP1382 B&R X20 SYSTEEMcpu module Intel x86 400 Mhz compatibel met geïntegreerde I/O bewerker

PLC van X20CP1382 B&R X20 SYSTEEMcpu module Intel x86 400 Mhz compatibel met geïntegreerde I/O bewerker

PLC van B&R X20 SYSTEEMcpu Module

PLC VAN X20CP1382 B&R X20

De Automatiseringsplc van 400 Mhz B&R

PLC van X20CP1382 B&R X20 SYSTEEMcpu Module Intel X86 400 Mhz Compatibel met Geïntegreerde I/O Bewerker

MATERIEEL AANTAL:

BESCHRIJVING:

Korte beschrijving

Algemene informatie

De Verbindingsvoeding van cpu en X2X-

X2X de output van de verbindingsvoeding

Input I/O voeding

Output I/O voeding

Controlemechanisme

Interfaces

Digitale input

De stijgende codeur van ab

De stijgende codeur van ABR

Gebeurtenistellers

Randopsporing/Tijdmeting

Analoge input

De temperatuurinput van de weerstandsmeting

Digitale output

Elektrische eigenschappen

Exploitatievoorwaarden

Omringende voorwaarden

Mechanische eigenschappen

X20CP1584,

PLC van B&R X20 Systeem cpu,

X20CP1483

Het SYSTEEMplc cpu van X20CP3484 B&R X20 MODULE Intel Celeron 266 Prestaties met Extra I/O Bewerker

PLC van X20CP1483 B&R X20 Systeem cpu met Geïntegreerde I/O Bewerker

De Automatiseringsplc van X20CP1584 B&R 0,6 GHz van cpu met 256 MB DDR2 SDRAM X20 Systeemmodule
