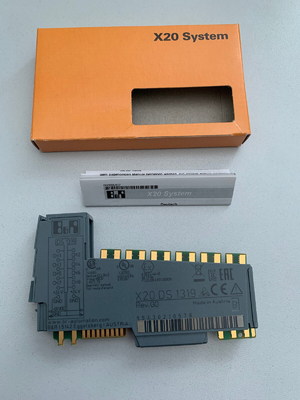

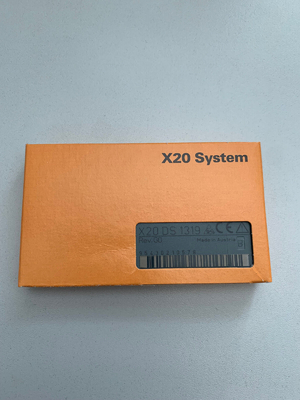

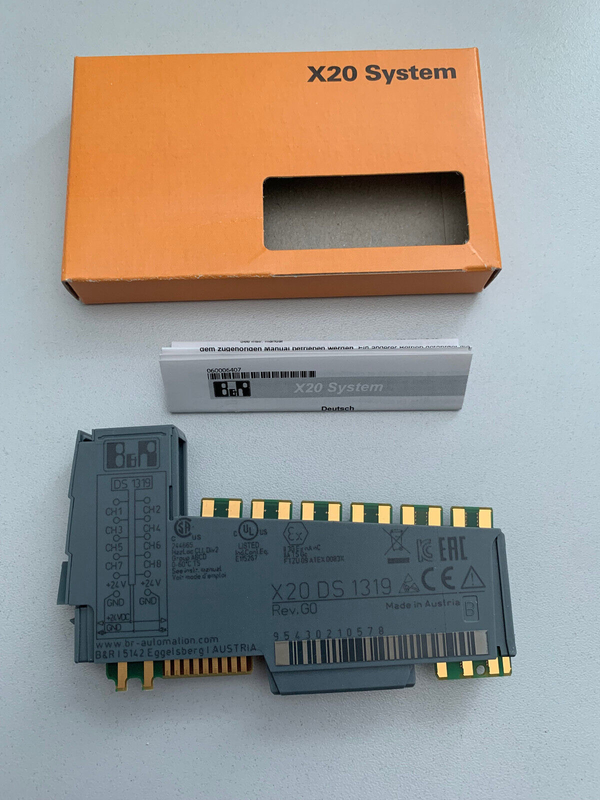

Name: PLC van X20DS1319 B&R X20 SYSTEEM 4 Digitale Inputkanalen Configureerbaar als Input of Output
Brand: Joyoung International Trading Co.,Ltd
SKU: X20DS1319
Price: 4,690.00 USD
Availability: InStock

Thuis Producten B&R automatiseringsplc

PLC van X20DS1319 B&R X20 SYSTEEM 4 Digitale Inputkanalen Configureerbaar als Input of Output

Productdetails:

Plaats van herkomst:	OOSTENRIJK
Merknaam:	B&R
Certificering:	COC
Modelnummer:	X20DS1319

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1EA
Prijs:	USD
Levertijd:	3-5 dagen
Betalingscondities:	T/T
Levering vermogen:	10EA

Contact

Gedetailleerde productomschrijving

Productnaam:	B&R	Productmodel:	X20DS1319
Producttype:	I/O module	Identiteitskaart-code:	0x2547
Interne I/O:	1.5 W	Tegengrootte:	16/32-beetje
Inputvoltage:	24 VDC -15%/+20%	Garantie:	1 jaar
Markeren:	PLC VAN X20DS1319 B&R X20 , PLC VAN 1.5W B&R X20 SYSTEEM , De Automatiseringsplc van 24VDC B&R

PLC van X20DS1319 B&R X20 SYSTEEM 4 Digitale Inputkanalen, 4 Digitale Kanalen Configureerbaar als Input of Output

MATERIEEL AANTAL:

X20DS1319

BESCHRIJVING:

4 digitale inputkanalen
4 digitale kanalen, configureerbaar als input of output
1 universeel tegenpaar (2 gebeurtenistellers, ab-tellers of up/down-tellers)
Lineaire bewegingsgenerator (A/B, richting/frequentie) met maximaal 2 verwijzingsimpulsen
De absolute codeur van SSI
NetTimetimestamp: Inputgegevens, doelpositie, positieverandering, randverandering, tegenverandering

Deze module is een multifunctionele module van de digitaal signaalbewerker. Het kan uiterst buigzaam voor een grote verscheidenheid van taken worden gebruikt die digitaal signaalverwerking of digitaal signaalgeneratie impliceren. Twee primaire voorbeeldtoepassingen omvatten controlerende stepper outputstadia met impuls en richtingssignalen of het gebruiken als codeurwedijver. In deze toepassing, bijvoorbeeld, volgen de frequentieomschakelaars of de servoassen met de snelheid de functie een echte of virtuele hoofdas kan volgen.

Een extra essentieel kenmerk is de geïntegreerde timestamp van de module functie. Het laat tegenhellingenkrommen toe om vrijwel onafhankelijk van buscyclusduren tijdens codeurwedijver worden geproduceerd, bijvoorbeeld. Slechts worden de doel tegenwaarde en het ogenblik wanneer het zou moeten worden bereikt overgebracht. De module produceert automatisch de overeenkomstige tegenwaarden op het gunstige ogenblik, precies in microseconderesolutie en onafhankelijk van de busklok.

PLC van X20DS1319 B&R X20 SYSTEEM 4 Digitale Inputkanalen Configureerbaar als Input of Output 0

Korte beschrijving

I/O module	4 digitale inputkanalen, 4 digitale kanalen configureerbaar als input of output, 1 universeel tegenpaar (2 gebeurtenistellers, ab-de teller of up/down verzetten tegenzich), lineaire bewegingsgenerator (A/B, richting/frequentie) met maximaal twee verwijzingsimpulsen, de absolute codeur van SSI, relatieve of absolute ogenblikken van inputranden met μs resolutie, hetteweeggebrachte I/O, I/O oversampling

Algemene informatie

B&R identiteitskaart-code	0x2547
Statusindicatoren	I/O functie per kanaal, werkende staat, modulestatus
Diagnostiek
In werking gestelde module/fout	Ja, gebruikend LEIDENE statusindicator en software
Output	Ja, gebruikend LEIDENE statusindicator
Machtsconsumptie
Bus	0,01 W
Interne I/O	1.5 W
Extra die machtsdissipatie door (weerstand biedend) actuators wordt veroorzaakt [W]	-
Type van signaallijnen	De beschermde lijnen moeten voor alle signaallijnen worden gebruikt.
Certificatie
Ce	Ja
UKCA	Ja
ATEX	Streek 2, II Gc van Na nC IIA T5 van 3G Ex IP20, Ta (zie X20-het handboek van de gebruiker) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Industrieel controlemateriaal
HazLoc	cCSAus 244665 Procesbeheersingsmateriaal voor gevaarlijke plaatsen Klasse I, Afdeling 2, Groepen ABCD, T5
DNV	Temperatuur: B (0 - 55°C) Vochtigheid: B (tot 100%) Trilling: B (4 g) EMC: B (brug en open dek)
LR	ENV1
Kr	Ja
ABS	Ja
EAC	Ja
Kc	Ja

Lineaire motiegenerator

Hoeveelheid	1
Codeuroutput	24 asymmetrisch V, (A/B, richting/frequentie)
Tegengrootte	16/32-beetje

Digitale input

Hoeveelheid	4 + 4, configuratie als input of output die software gebruiken
Nominaal voltage	24 VDC
Inputvoltage	24 VDC -15%/+20%
Ingangsstroom bij 24 VDC	Ong. 1,3 mA
Inputkring	Gootsteen
Inputfilter
Hardware	≤2 µs
Software	-
Inputweerstand	18.4 kΩ
Extra functies	De absolute codeur van SSI, universeel tegenpaar, klinkfunctie voor universeel tegenpaar
Inputfrequentie	kHz 100
Omschakelingsdrempel
Laag	<5 VDC="">
Hoog	>15 VDC
Overbelastingskenmerken van codeurvoeding	Kort:sluitenbewijs, overbelasting-bewijs
Isolatievoltage tussen kanaal en bus	500 Veff

De absolute codeur van SSI

Hoeveelheid	1
Tegengrootte	Tot met 32 bits afhankelijk van codeur
Max. overdrachtssnelheid	125 kbit/s
Codeurvoeding	Module-interne, max. 600 mA
Nominaal voltage	24 asymmetrisch V,

Universeel tegenpaar

Hoeveelheid	1
Werkende wijzen	2x de gebeurtenisteller, up/down verzet tegenzich, ab-teller
Codeurinput	24 asymmetrisch V,
Tegengrootte	16/32-beetje
Inputfrequentie	Max. kHz 100
Evaluatie
Ab-teller	4x
Gebeurtenistellers	2x
Up/Down verzet tegenme	2x
Signaalvorm	Vierkante golfimpuls
Codeurvoeding	Module-interne, max. 600 mA

Digitale output

Hoeveelheid	Tot 4, configuratie als input of output die software gebruiken
Variant	Balans/Balans
Nominaal voltage	24 VDC
Omschakelingsvoltage	24 VDC -15%/+20%
Nominale outputstroom	0,1 A
Totale nominale stroom	0,4 A
Outputkring	Gootsteen en/of bron
Outputbescherming	Thermische sluiting in het geval van te sterke intensiteit of kortsluiting, geïntegreerde bescherming voor het schakelen van aanleidinggevende ladingen
Kenmerkende status	Output controle
Lekkagestroom wanneer de output wordt uitgeschakeld	Max. 25 µA
Overblijvend voltage	<0>
Piekkort:sluitenstroom	<10 A="">
Schakel in het geval van overbelastingssluiting of kort:sluitensluiting in	Mej. ong. 10 (hangt van de moduletemperatuur) af
Omschakelingsvertraging
0 → 1	<2>
1 → 0	<2>
Omschakelingsfrequentie
Weerstand biedende lading	Max. kHz 125
Aanleidinggevende lading	Zie sectie „Schakelende aanleidinggevende ladingen“.
Het remmen voltage wanneer het uitschakelen van aanleidinggevende ladingen	Omschakelingsvoltage + 0,6 VDC
Extra functies	Klok voor de absolute codeur van SSI, lineaire bewegingsgenerator

Elektrische eigenschappen

Elektroisolatie	Kanaal van bus wordt geïsoleerd die Kanaal niet van kanaal wordt geïsoleerd dat

Exploitatievoorwaarden

Opzettende richtlijn
Horizontaal	Ja
Verticaal	Ja
Installatieverhoging boven overzees - niveau
0 tot 2000 m	Geen beperking
>2000 m	Vermindering van omgevingstemperatuur door 0.5°C per 100 m
Graad van bescherming per EN 60529	IP20

Omringende voorwaarden

Temperatuur
Verrichting
Horizontale opzettende richtlijn	-25 aan 60°C
Verticale opzettende richtlijn	-25 aan 50°C
Derating	-
Opslag	-40 aan 85°C
Vervoer	-40 aan 85°C
Relatieve vochtigheid
Verrichting	5 aan non-condensing 95%,
Opslag	5 aan non-condensing 95%,
Vervoer	5 aan non-condensing 95%,

Mechanische eigenschappen

Nota	Orde1x eindblok X20TB12 afzonderlijk. De module X20BM11 van de orde1x bus afzonderlijk.
Hoogte	12.5+0.2mm
