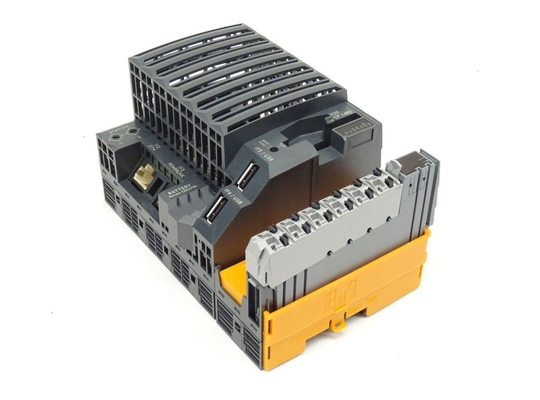

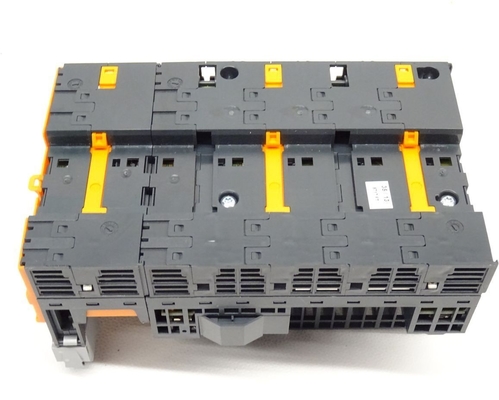

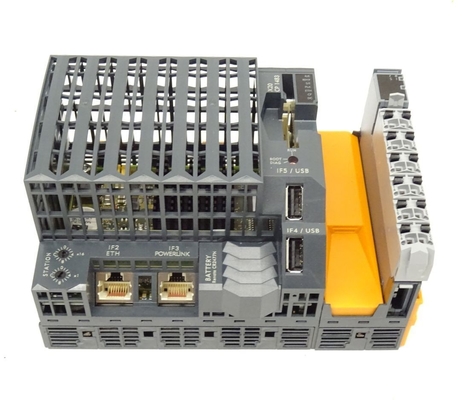

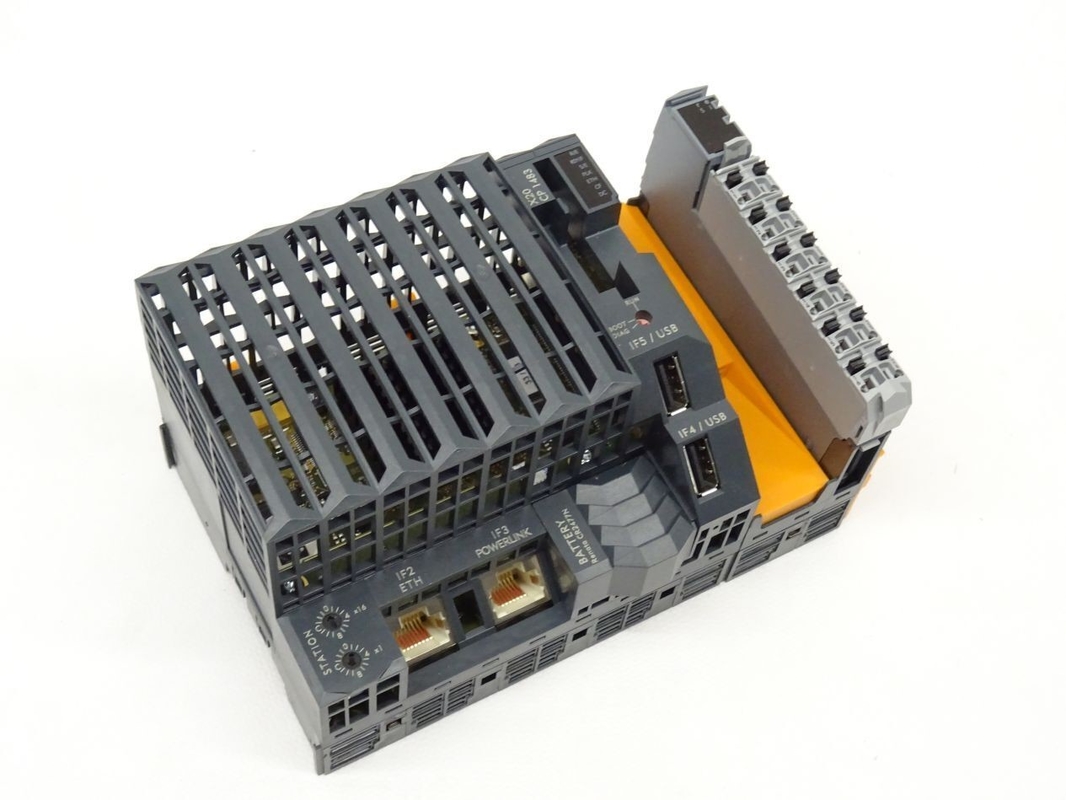

Name: PLC van X20CP1483 B&R X20 Systeem cpu met Geïntegreerde I/O Bewerker
Brand: Joyoung International Trading Co.,Ltd
SKU: X20CP1483
Price: 4,690.00 USD
Availability: InStock

Thuis Producten B&R automatiseringsplc

PLC van X20CP1483 B&R X20 Systeem cpu met Geïntegreerde I/O Bewerker

Productdetails:

Plaats van herkomst:	Oostenrijk
Merknaam:	B&R
Certificering:	COC
Modelnummer:	X20CP1483

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1EA
Prijs:	USD
Verpakking Details:	Origineel
Levertijd:	3-5 dagen
Betalingscondities:	T/T
Levering vermogen:	10EA

Contact

Gedetailleerde productomschrijving

Productnaam:	B&R	Productmodel:	X20CP1483
Systeemmodule:	Cpu	Klokfrequentie:	100 Mhz
RAM:	32 MB SDRAM	Garantie:	1 jaar
Afmetingen:	1509985 mm	Gewicht:	300 g
Markeren:	Geïntegreerde I/O Bewerkerbr Automatiseringsplc , X20CP1483 , PLC van B&R X20 Systeem cpu

PLC van X20CP1483 B&R X20 Systeem cpu met Geïntegreerde I/O Bewerker

MATERIEEL AANTAL:

X20CP1483

BESCHRIJVING:

Intel-op x86 gebaseerd, 100 Mhz-Compatibel systeem cpu met geïntegreerde I/O bewerker
Aan boord van Ethernet, POWERLINK en USB
1 groef voor modulaire interfaceuitbreiding
CompactFlash als verwijderbaar toepassingsgeheugen
Fanless

Het Intel-op x86 gebaseerd, 100 Mhz-Compatibel systeem X20CP1483 vertegenwoordigt entry-level X20 cpu. Met een optimale prijs/prestaties verhouding, heeft het dezelfde basiseigenschappen zoals alle grotere Cpu.

Aan boord van Ethernet en USB zijn standaard. Bovendien heeft cpu een POWERLINK-verbinding voor harde mededeling in real time. Een andere groef is beschikbaar voor een extra interfacemodule om flexibiliteit te verhogen.

Het enige verschil tussen twee varianten X20CP1483 en x20cp1483-1 is de grootte van SDRAM.

PLC van X20CP1483 B&R X20 Systeem cpu met Geïntegreerde I/O Bewerker 0

Algemene informatie

B&R identiteitskaart-code	0xC370
Het koelen	Fanless
Statusindicatoren	Cpu-functie, Ethernet, POWERLINK, CompactFlash, batterij
Diagnostiek
Batterij	Ja, gebruikend LEIDENE statusindicator en software
Cpu-functie	Ja, gebruikend LEIDENE statusindicator
CompactFlash	Ja, gebruikend LEIDENE statusindicator
Ethernet	Ja, gebruikend LEIDENE statusindicator
POWERLINK	Ja, gebruikend LEIDENE statusindicator
Temperatuur	Ja, gebruikend softwareregister
Steun
Controlemechanismeovertolligheid	Nr
De gegevenssteun van de opslaggezondheid	Ja
ACOPOS-steun	Ja
Visuele Componentensteun	Ja
Machtsconsumptie zonder interfacemodule en USB	8.6 W
Machtsconsumptie voor X2X-Verbindingsvoeding	1.42 W
Machtsconsumptie
Interne I/O	0,6 W
Extra die machtsdissipatie door (weerstand biedend) actuators wordt veroorzaakt [W]	-
Certificatie
Ce	Ja
UKCA	Ja
ATEX	Streek 2, II Gc van Na nC IIA T5 van 3G Ex IP20, Ta (zie X20-het handboek van de gebruiker) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Industrieel controlemateriaal
HazLoc	cCSAus 244665 Procesbeheersingsmateriaal voor gevaarlijke plaatsen Klasse I, Afdeling 2, Groepen ABCD, T5
DNV	Temperatuur: B (0 - 55°C) Vochtigheid: B (tot 100%) Trilling: B (4 g) EMC: B (brug en open dek)
LR	ENV1
Kr	Ja
ABS	Ja
EAC	Ja
Kc	Ja

De Verbindingsvoeding van cpu en X2X-

Inputvoltage	24 VDC -15%/+20%
Ingangsstroom	Max. 1,5 A
Zekering	Geïntegreerd, kan niet worden vervangen
Omgekeerde polariteitsbescherming	Ja

X2X de output van de verbindingsvoeding

Nominale outputmacht	7 W
Parallelle verbinding	Ja
Overtollige verrichting	Ja

Input I/O voeding

Inputvoltage	24 VDC -15%/+20%
Zekering	Vereiste lijnzekering: Max. 10 A, langzaam-slag

Output I/O voeding

Nominaal outputvoltage	24 VDC
Toelaatbare contactlading	10 A

Voeding - Algemene informatie

Statusindicatoren	Overbelasting, werkende status, modulestatus, RS232-gegevensoverdracht
Diagnostiek
RS232 gegevensoverdracht	Ja, gebruikend LEIDENE statusindicator
In werking gestelde module/fout	Ja, gebruikend LEIDENE statusindicator en software
Overbelasting	Ja, gebruikend LEIDENE statusindicator en software
Elektroisolatie
I/O levering - I/O voeding	Nr
CPU/X2X verbindingslevering - CPU/X2X-Verbindingsvoeding	Ja

Controlemechanisme

CompactFlashgroef	1
Klok in real time	Niet-vluchtig, resolutie 1 s, -10 tot 10 p.p.m. nauwkeurigheids bij 25°C
FPU	Ja
Bewerker
Type	Atoom E620T
Klokfrequentie	0,6 GHz
L1 geheim voorgeheugen
Gegevenscode	24 kB
Programmacode	32 kB
L2 geheim voorgeheugen	512 kB
Geïntegreerde I/O bewerker	Punten van processen I/O gegevens op de achtergrond
Modulaire interfacegroeven	1
Remanent variabelen	Max. 256 kB
De kortste cyclusduur van de taakklasse	400 µs
Typische instructiecyclusduur	0,0075 µs
Gegevens het als buffer optreden voor
Batterij controle	Ja
Lithiumbatterij	Min. 2 jaar bij de omgevingstemperatuur van 23°C
Standaardgeheugen
RAM	256 MB DDR2 SDRAM
Gebruiker RAM	1 MB SRAM

Interfaces

Interface IF1
Signaal	RS232
Variant	De verbinding via 12 speldt eindblok X20TB12
Max. afstand	900 m
Overdrachtssnelheid	Max. 115,2 kbit/s
Interface IF2
Signaal	Ethernet
Variant	1x beschermde RJ45
Lijnlengte	Max. 100 m tussen 2 posten (segmentlengte)
Overdrachtssnelheid	10/100/1000 Mbit/s
Overdracht
Fysieke laag	10base-t/100base-tx/1000base-t
Half-duplex	Ja
Full-duplex	Ja
Autonegotiation	Ja
Auto-MDI/MDIX	Ja
Interface IF3
Fieldbus	POWERLINK (V1/V2) het leiden of gecontroleerde knoop
Type	Type 4
Variant	1x beschermde RJ45
Lijnlengte	Max. 100 m tussen 2 posten (segmentlengte)
Overdrachtssnelheid	100 Mbit/s
Overdracht
Fysieke laag	100base-TX
Half-duplex	Ja
Full-duplex	POWERLINK wijze: Geen/Ethernet-wijze: Ja
Autonegotiation	Ja
Auto-MDI/MDIX	Ja
Interface IF4
Type	USB 1.1/2.0
Variant	Type A
Max. outputstroom	0,5 A
Interface IF5
Type	USB 1.1/2.0
Variant	Type A
Max. outputstroom	0,5 A
Interface IF6
Fieldbus	X2X verbindingsmeester

Elektrische eigenschappen

Elektroisolatie	Ethernet (IF2), POWERLINK (IF3) en X2X (IF6) van elkaar, van andere interfaces die en van PLC wordt geïsoleerd

Exploitatievoorwaarden

Opzettende richtlijn
Horizontaal	Ja
Verticaal	Ja
Installatieverhoging boven overzees - niveau
0 tot 2000 m	Geen beperking
>2000 m	Vermindering van omgevingstemperatuur door 0.5°C per 100 m
Graad van bescherming per EN 60529	IP20

Omringende voorwaarden

Temperatuur
Verrichting
Horizontale opzettende richtlijn	-25 aan 60°C
Verticale opzettende richtlijn	-25 aan 50°C
Derating	Zie sectie „Derating“.
Opslag	-40 aan 85°C
Vervoer	-40 aan 85°C
Relatieve vochtigheid
Verrichting	5 aan non-condensing 95%,
Opslag	5 aan non-condensing 95%,
Vervoer	5 aan non-condensing 95%,

Mechanische eigenschappen

Nota	Het geheugen van de ordetoepassing (CompactFlash) afzonderlijk Reserveaccu inbegrepen in levering X20 (de juiste) plaat van de einddekking inbegrepen in levering 12 speldx20 eindblok inbegrepen in levering De groefdekking van de interfacemodule inbegrepen in levering
Afmetingen
Breedte	150 mm
Hoogte	99 mm
Diepte	85 mm
Gewicht	400 g
